SHYL-87GJ 地铁车辆结构虚拟仿真教学软件系统

SHYL-87GJ 地铁车辆结构虚拟仿真教学软件系统

（一）、系统模型组成

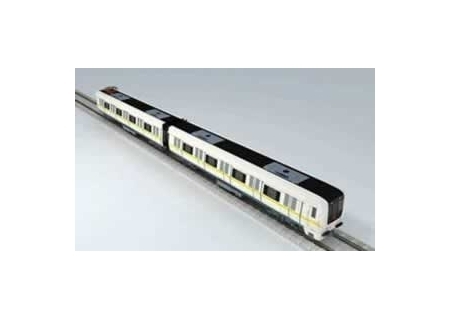

模型以西门子B型车为基准。

1.车体上部构造三维模型

2.车体下部构造三维模型

3.转向架构造三维模型

4.车钩构造三维模型

5.空气管路系统构造三维模型

6.电气系统构造三维模型

7.驾驶室设备及构造三维模型

（二）、系统功能

1.系统由虚拟三维仿真平台与系统模型组成；

2.可利用虚拟平台结合文字学习地铁车辆各主要部件的构造；

3.利用二维动画配合语音、文字进行地铁车辆工作原理教学；

4.利用虚拟平台对地铁车辆各主要部件进行分解组装和工具的选择及使用；

5.利用虚拟平台仿真司机的列车检查操作流程；

6.利用虚拟平台完成检修车辆的检查操作和工具的选择及使用；

7.车辆检查前能对车辆进行故障设置；

8.对结构、分解组装、故障检查进行考核，并自动评分。

9、大可支持56个客户端。

（三）、系统功能组成

1.结构原理虚拟实训模块

2.车辆检查虚拟实训模块

3.检测实训虚拟模块

4.故障设置与处理虚拟实训模块；

5.实训考核虚拟模块

（四）、软件要求

1.层次分明，界面适宜；

2.交互性强，操作简便；

3.关于结构、部件在软件中的颜色与实际车型近似；

4.虚拟平台具备开放性接口，用户可以自行添加和修改模型；

5.软件系统采用网络运行方式；
