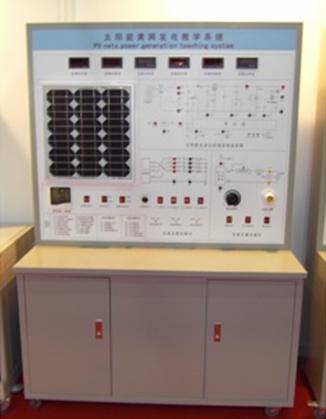

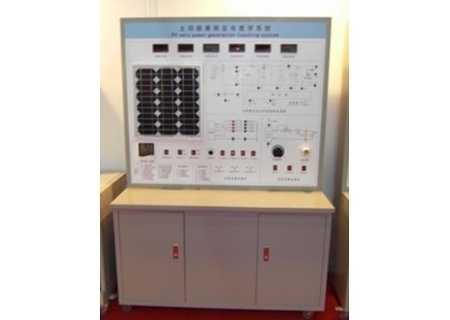

YLXNY-01太阳能光伏发电系统实训装置

YLXNY-01太阳能光伏发电系统实训装置
产品介绍

YLXNY-01太阳能光伏发电系统实训装置

1、系统实训应用范围:主要提供于职高、大学、研究生、企业技工以太阳能发电为主课题的研究和培训。

2、教学及研究实训项目

2、1、太阳能电池光能量变换过程演示和实验

实验1、光伏摸块单元组成原理。

实验2、太阳能光电池能量转换组合原理。

实验3、在不同天气和日照强度下光波对光伏转换效率的影响实验。

实验4、在不同季节太阳运轨变换下对光伏能量转换的影响实验。

实验5、在不同季节环境温度变换下对光伏能量转换的影响实验。

实验6、太阳能电池直接负载实验。

2、2、系统控制运行过程演示和实验

实验1、太阳能控制器欠压保护实验。

实验2、太阳能控制器充电过压保护实验。

实验3、太阳能控制器充电温度补偿实验。

实验4、控制器三种输出模式实验,手动开关切换(手动开+手动关、光控开+光控关、光控开+时控关)

实验5、逆变器逆变原理实验(通过逆变器各测试点的测试)

实验6、 逆变器与市电互补实验(手动开关切换)

实验7、逆变器输出过载保护实验

实验8、逆变器输出欠、过压保护实验

3、实训运行技术条件(单相输出)

3、1、发电单元

光能

◆ 光伏模块功率:3YLWp

◆ 光伏模块输出工作电压:17.5VDC

◆ 光伏模块工作电流:1.7A

◆ 模拟光源模块:1YLYLW调光灯

3、2、电力蓄能单元

◆ 蓄电池类型:免维护蓄电池

◆ 蓄电池组容量:12V/24Ah

◆ 蓄电池数量: 1个

3、3、控制单元

◆ 太阳能充放电控制器:工作电压12V 电流1YLA;三种输出模式:手动开+手动关、光控开+光控关、光控开+时控关。

◆ 正弦波逆变器:输出波形正弦波、频率5YLHZ±1HZ;额定输入电压YL.8V~17V、电流12A ; 额定输出电压22YLVAC±1YL%、电流YL.9A;额定输出功率3YLYLW;输出功率因数≥95%(线性负载)逆变效率:≥82%。

◆ 输入市电:工作电压AC22YLV、频率5YLHZ;

◆ 工作环境:YL℃~4YL℃、≤85%RH

3、4、显示单元

3、4、1、数字显示

◆ 直流电压表:光电池充电电压

◆ 直流电流表:光电池充电电流

◆ 直流功率表:光电池充电功率

◆ 交流电压表:逆变器输出电压

◆ 交流电流表:逆变器输出电流

◆ 交流功率表:交流负载使用功率

3、4、2、LED指示
