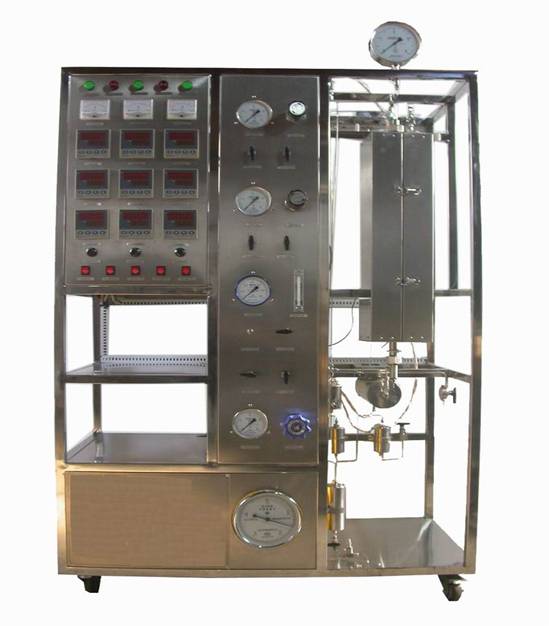

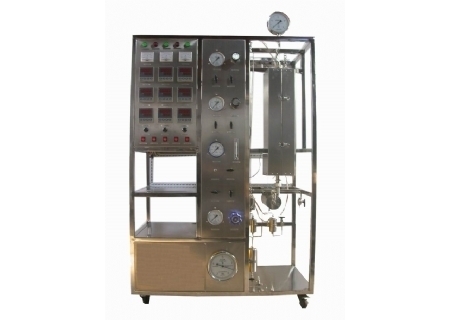

固定床管式反应器实验装置

固定床管式反应器实验装置
产品介绍

固定床管式反应器实验装置

详细介绍:



固定床管式反应器实验装置     型号:YL -GS/F

功能:

1、  了解固定床管式催化反应实验装置的组成及工艺。

2、  进行气固相催化反应、催化剂评价与工艺条件选择以及宏观动力学实验。

3、  进行加氢、脱氢、氧化、烃化、芳构化、氨化等有机催化反应的研究。

主要配置:

管式反应器、预热器、冷凝器、气液分离器、计量泵、转子流量计、湿式气体流量计、温度仪表、压力仪表、电流表、实验台架及控制屏等。

技术参数:

(1)反应器:采用不锈钢材质精制,φ20×600mm;三段加热:1KW/段;高使用温度:600℃左右; 耐压:0.6Mpa。。

(2)预热器:采用不锈钢材质精制,φ10×250mm;加热功率0.5KW。

(3)冷凝器:采用不锈钢材质精制,φ40×400mm。

(4)气液分离器:采用不锈钢材质精制,φ50×150mm。

(5)催化剂装填量:10-100ml。

(6)计量泵:为微型隔膜计量泵;功率30W;大流量9L/h;冲程频率120/minute;吸程2m。

工作流量=(计量泵大流量/冲程频率)×当前工作频率。

(7)湿式气体流量计:型号:LML-2,额定流量:0.5m3/h,计量容积:5L/转,精度:±1%。

(8)温控仪表:智能温控仪表、固态调压器、固态继电器控制,控温精度+5℃。

(9)压力仪表: Y-100型压力表,0~0.6Mpa。

(10)各项操作及压力、流量的显示、调节、控制全在控制屏面板上进行。

(11)控制屏面板及实验台架为304精致不锈钢;装置结构紧凑,外形美观,流程简单,操作方便。

(12)外形尺寸:2000×600×1800mm。
