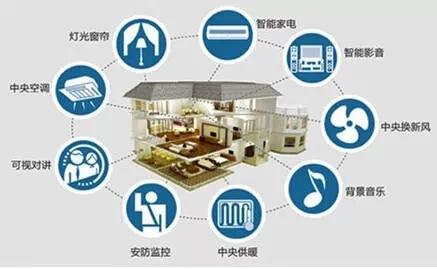

智慧生活物联网实训平台
一、物联网智慧生活实训平台 物联网实训工位
物联网实训工位可通过转换摆放形态来满足至少两组学生同时进行两项物联网实训操作。(提供实物照片,并加盖设备制造商公章); 7. 工位外观尺寸(长*宽*高)
1. 符合人体工程学设计，便于学生对于设备的安装配置等实训操作；
2. 配备三组网孔操作面板（左面、中面、右面），用于部署各类物联网设备，搭建各种物联网应用场景(提供实物照片，并加盖设备制造商公章)；
3. 配备强弱电供电系统，至少配备10个强电供电插座，且至少配有8组直流弱电（常用的5V、12V、24V）供电接口，满足工位上各类物联网设备的供电需要(提供实物照片，并加盖设备制造商公章)；
4. 面板支持走线槽安装，方便学生实训布线；
5. 配备安全配电箱，带有空气开关及漏电保护系统，一路电源输入、一路开关总控，确保系统使用安全可靠；
6. 物联网实训工位可通过转换摆放形态来满足至少两组学生同时进行两项物联网实训操作。(提供实物照片，并加盖设备制造商公章)；
7. 工位外观尺寸（长*宽*高）不大于：2600mm*850mm*1980mm；网孔面板尺寸不小于：700mm*1000mm。
二、物联网智慧生活实训平台 物联网数据采集网关
1. 支持结合物联网和传感技术，实时采集有线、无线传感网设备传感值，并通过通讯模块上传到服务器，实现对传感设备的实时监测及控制，性能满足全国职业技能大赛物联网技术应用与维护大赛系统平台技术要求。
2. 支持ZigBee无线传感组网连接
3. 支持Modbus有线传感连接
4. 支持串口调试功能，支持应用程序和固件升级
5. 至少可同时9路ZigBee无线传感网输入和6路输出；
6. 至少可同时10路的基于Modbus有线传感网输入和6路的输出
7. Wifi/以太网传输，可将采集数据实时传送到后台；
三、物联网智慧生活实训平台 物联网应用开发终端
1. 处理器：符合OpenGL ES 2.0 标准，不低于4核，二级缓存不低于1MB，主频不低于1400MHz；
2. 存储：不低于1G RAM，16G ROM ；
3. 屏幕要求：配置不小于10寸电容触摸屏，分辨率不小于1280*800；
4. 接口要求：至少配备 1路RS485信号接口，1个以太网口，1个TF卡槽，1个HDMI接口，1个USBOTG接口，3路USB HOST接口，4路DB9调试串口（包含调试及通讯功能）；
5. 支持对网关传输数据的逻辑处理，可自动下发控制指令，支持对常用传感器节点的数据进行逻辑处理，自动生成控制指令；
6. 支持多种数据采集方式，至少包含网关连接和DB9串口直连方式；
7. 多通道数据传输，至少支持wifi、串口、RJ45、蓝牙等多种数据传输方式；
8. 音频要求：双声道，不低于8欧1W classD类，2路喇叭输出，至少包1个3.5立体声耳机输入（支持插拔检测），1个 板载麦克风输入；
9. 满足工业级工作环境要求，可在-20℃到70℃温度间工作；
10. 为方便教学及使用，操作系统为Android系统。
四、物联网智慧生活实训平台 红外对射
1. 探测范围:不低于10米
2. 工作电压：12V、24V
3. 供电电流：〉50MA
五、物联网智慧生活实训平台 LED显示屏
1. 存储容量：板载2M字节存储芯片
2. 显示：板载2排Hub08、4排Hub12
3. 通讯：RS232、RS485 自适应（需加485转换器）
4. 通讯波特率：可支持9600～115200
5. 通讯距离：RS232有效通讯距离不低于：100米、RS485有效通讯距离不低于：1000米
六、物联网智慧生活实训平台 高频读写器
1. 温度适用范围：-20到+60℃；
2. 卡触点可使用次数不低于：10万次；
3. 支持卡尺寸：支持符合ISO14443TypeA/B的非接触卡；
4. 可给卡提供电流：0-130mA；
5. 与PC通讯类型： Low Speed USB（USB 1.1）；Bus powered device；HID（USB无驱）；
6. 通讯速率： T=0：9600-38400bps；T=1：9600-115200bps；
7. 状态显示：LED指示灯，指示电源或通讯状态；
七、物联网智慧生活实训平台 热敏票据打印机
1. 打印方法：热敏点行打印；
2. 打印字库：12x24 24x24；
3. 有效打印宽度：57.5mm±o.5；
4. 打印速度：不低于80mm/秒；
5. 打印纸类型：热敏纸，外径*大60mm内径*小30mm；
6. 字符打印控制：支持ANK字符集，图标一,二级汉字库；
7. 打印头寿命：脉冲次数10,000,000次；
8. 钱箱接口：DC12v IA 4芯RJJ11插座；
八、物联网智慧生活实训平台 UHF桌面发卡器
1. 供电：USB供电
2. 功率：<2.5瓦
3. 工作频率：920-925MHz，跳频250KHz
4. 发射功率：15dbm
5. 支持协议：EPC GEN2/ ISO 18000-6C
6. 识别距离：30cm~1cm
7. 写数据距离：5cm~1cm
九、串口服务器
1. LAN口：以太网:10/100 Mbps，RJ45 保护：内置的1.5 KV电磁保护
2. 串口：不少于3个RS-232接口，串口保护：所有信号15 KV ESD保护
3. 工具：支持Windows 2000/XP的管理软件
4. 驱动支持：Windows 2000/XP Real COM driver, Unix/Linux TTY driver
5. 配置：Web网络浏览器、Telnet、Console控制台
十、温湿度传感器
传感、变送一体化设计，适用于暖通级室内环境温湿度测量。采用专用温度补偿电路和线性化处理电路。传感器性能可靠、使用寿命长、响应速度快。多种型号满足ROHS无铅化要求。
1. 供电：24VDC
2. 准确度：温度：0.5度 湿度：±3%RH
3. 量程：-10-60度
十一、二氧化碳变送器
1. 产品概述:采用红外二氧化碳传感器，具有很好的选择性，无氧气依赖，寿命长，并且内置温度传感器，可以进行温度补偿。
2. 响应时间：＜30S；
3. 量程:0~5000PPM；
十二、ZIGBEE智能节点盒
ZigBee智能节点盒是一种物联网无线传输终端，利用ZigBee网络为用户提供无线数据传输功能。无线通信模块采用 TI CC2530 ZigBee标准芯片，适用 于2.4GHz、IEEE 802.15.4、ZigBee 和 RF4CE 应用。外壳采用铝合金结构，坚固耐用，抗干扰能力强。提供多路I/O，可实现2路数字量输入输出；2路模拟量输入功能；2路数字量输出。提供标准RS485接口，可通过USB线。连接PC进行数据通讯。可外接电源供电，或用自带电池供电，适应不同环境的供电方式其应用领域可为：家庭/建筑物自动化，工业控制测量和监视，低功耗无线传感器网络等各方面应用。
1. 长•宽•高不大于：115*90*26（mm）
2. 电池容量不低于：1000mAh
3. 接收灵敏度：-96DBm；
4. 温度范围：-10℃～55℃
5. 无线频率：2.4GHz；
6. 无线协议：ZigBee2007/PRO；
7. 传输距离：80m
8. 发射电流：34mA（ *大）
9. 接收电流：25mA（*大）
十三、ZIGBEE模块
1. 串行速率：38400bps（预设）
2. 无线频率：2.4GHz；
3. 无线协议：ZigBee2007/PRO；
4. 传输距离：不低于可视距离9米；
5. 接收灵敏度：-96DBm；
十四、温湿度传感器模块
温湿度传感器是指能将温度量和湿度量转换成容易被测量处理的电信号的设备或装置。
1. 全量程标定，两线数字输出
2. 湿度测量范围：0～100%RH
3. 温度测量范围：-40～+123.8℃
4. 湿度测量精度： ±4.5%RH
5. 温度测量精度： ±0.5℃
十五、物联网智慧生活实训平台人体感应传感器模块
人体传感器是一种可探测运动人体的红外热释感应器，由透镜、感光组件、感光电路组成。一旦人体是移动，感光组件可产生极化压差，感光电路发出有人的识别信号，达到探测运动人体的目的。
1. 工作电压：DC5至 20V；
2. 静态功耗：65 微安；
3. 电平输出：高 3.3V，低 0V；
4. 延迟时间：可调（0.3 秒~10 分钟）；
5. 封锁时间：不高于0.2 秒；
6. 感应范围：小于 120 度锥角，7 米以内；
十六、火焰传感器模块
火焰传感器能够探测火焰发出的波段范围分别为700—1100 nm的短波近红外线(SW-NIR)。
1. 探测波长：700—1100 nm；
2. 探测距离：大于1.5m；
十七、光敏二极管传感器模块
光敏电阻器一般用于光的测量、光的控制和光电转换（将光的变化转换为电的变化）。
1. *大电压（V-dc）：5V；
2. *大功耗（mW）：100；
3. 环境温度（°C）：-30--- +70；
4. 光谱峰值（nm）：540；
十八、开关量烟感探测器
1. 报警声音：≥85dB；
2. 供电电源：DC9V～DC28V；
3. 电 流 ：静态电流 ≤200uA；
4. 报警电流 ≤50mA；
十九、风扇
1. 工作电压：DC24V
2. 工作电流(A)：0.09-0.25
3. 转速(RPM)：3000-4000
4. 风量（CFM）：24.42-34.18
5. 导线：UL认证线材；红色导线正极(+)；黑色导线负极(-)。
二十、RS485设备（数字量）
该数字量模块采用7通道输入及8通道输出、宽温运行、高抗噪性:1kV浪涌保护电压输入,3KV EFT及8KV ESD保护、宽电源输入范围:+10~+48VDC、易于监测状态的LED指示灯、数字滤波器功能、过流/短路保护、DO通道支持脉冲输出功能。
1. 坚固型设计（-40~85℃）
2. 不少于７路数字输入
3. 8路数字输出
二十一、四输入模拟量通讯模块
1. 端口数量：不少于4个
2. 端口类型：模拟输入
二十二、风速传感器
采用三杯式结构设计，壳体采用铝合金型材并电镀喷塑处理，要求具有良好的防腐、防侵蚀功能以能够保证仪器长期使用无锈琢现象。
技术规格要求：
1.使用场景：室外且要求具有防水性能；
2.精度（电流输出型）：1M/S(0.2M/S启动)；
3.量程：0-30m/s；
二十三、空气质量传感器模块
空气质量传感器对空气中的低浓度香烟污染物，像H2、CO等有较高的敏感度，感测器能检测到在几个 ppm 级 的H2 含量。
1. 空气质量传感器可测量范围：1-30ppm
2. 灵敏度：0.15～0.5（10ppmH2 阻值/空气中阻值）
3. 空气质量传感器输出信号：可变电阻值
二十四、可燃气体传感器模块
可燃气体传感器是对单一或多种可燃气体浓度响应的探测器。
1. 电路电压：〈24V（AC/DC）
2. 测量范围：500-10,000ppm
3. 灵敏度（电阻比）：0.55-0.65
4. 加热器电压：5V±0.2V（AC/DC）
二十五、人体红外开关
1. 产品概述:在光线较暗的环境由日本PIR传感器检测人体移动，当行人进入其感应范围时自动开启负载，离开后自动延时关闭。
2. 工作电压：AC180V~250V50Hz或DC 12V/24V；
3. 输出形式：继电器触发；
4. 延时时间：6秒到5分钟可调；
5. 感应距离：10米（冬远夏近）；
6. 感应角度：左右90度，往下60度；
二十六、无线路由器
1. 网络标准：IEEE802.11a，IEEE802.11b，IEEE802.11g，
2. 无线速率：2.4GHz频段：300Mbps；5GHz频段：867Mbps
3. 接口数量：4个10/100M自适应LAN口，支持自动翻转（Auto MDI/MDIX）；1个10/100M自适应WAN口，支持自动翻转（Auto MDI/MDIX）
