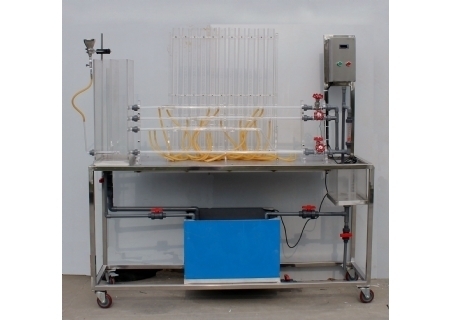

流体力学实验实训教学综合实验台
一、流体力学综合实验台 产品概述
流体力学实验装置,流体力学实验室设备主要研究流体本身的静止状态和运动状态,以及流体和固体界壁间有相对运动时的相互作用和流动的规律。流体力学水力学实验系列---我公司环境工程教学实验设备属于环境学院实验室指定产品,由大学老师共同研发设计,为满足各科研机构、高等... ，理、工科院校开设的“水力学”、“流体力学”、“化工原理”、“化工基础”等课程均需进行雷诺实验、伯努利方程（机械能转换）实验、流体阻力损失测定等基本实验。本实验装置可同时完成上述教学实验要求，适用大学、专科、高职、中专、职校等不同层次学校的相关专业教学实验
二、流体力学综合实验台 主要配置：
雷诺实验管、柏努利实验管、沿程阻力管、局部阻力管、水泵、秒表、测压计、文丘里流量计、实验水箱、计量水箱、蓄水箱、指示液盒、不锈钢框架。
三、流体力学综合实验台 技术参数：
1、运行环境：温度0-400C，相对湿度：≤90%RH，电源：220V/50Hz。
2、雷诺管：长1100mm、内径φ14mm，有机玻璃。
3、柏努利管：总长1100mm、内径φ40mm和φ14mm，有机玻璃管制作，按两点法求出各有变化点的动静压头。
4、沿程阻力管：长1100mm、内径φ14mm，有机玻璃制作，两测压点间的距离：800mm。
5、局部阻力管：长1100mm、内径φ14mm，有机玻璃制作，上装文丘里流量计、闸阀，可用来测定流体流经铜闸阀的前后压差，以及对文丘里流量计进行校核。
6、测压计：φ8X600mm，压差计内的指示液为水，无毒、操作安全
7、水泵：高扬程：12m，大流量：20L/min，转速2800r/min，功率120W。
8、计量水箱：透明有机玻璃制作，外壁带有计量刻度。
9、实验水箱：有机玻璃制成，约40L，上装指示液盒，指示液为红墨水。
10、蓄水箱：蓄水箱容积约80L，PVC板焊制而成。
11、实验所用的流体—水为全循环设计。
12、离心泵特性实验采用不锈钢清水离心泵，低噪平稳、密封性好。
14、设备除去特殊材料外均采用不锈钢制造，避免了设备的铁锈清理维护工作。所有不锈钢设备均进行不锈钢精细抛光处理，体现了整个装置的工艺完美性。
15、外形尺寸：1800×500×1800mm。
2、流体力学综合实验台 实验项目
（1）沿程阻力系数测定实验；
（2）局部阻力系数测定实验；
（3）雷诺实验；
（4）伯努利方程实验；
（5）文丘里流量计测流量实验；
（6）孔板实验；
（7）毕托管流量实验。
YLDR-574型二氧化碳P-V-T关系仪
主要用途：
整个实验装置由压力台、恒温器和实验台本体及其防护罩等三部分组成，可以测定二氧化碳的P-V-T关系，观察临界现象，测定其临界参数PVT；测定二氧化碳在不同压力下饱和蒸汽和饱和液体的比容；测定二氧化碳饱和温度和饱和压力的对应关系。
实验目的：
1.了解CO2临界状态观测方法，增加对临界状态概念的感性认识。
2.加深对课堂所讲的公质热力状态、凝结、汽化、饱和状态等基本概念的理解。
3.掌握CO2的P-V-T关系的测定方法，学会用实际气体状态变化规律的方法和技巧。
4.学会活塞式压力计，恒温器等热工仪器的正确使用方法。
实验项目：
（1）测定二氧化碳的P-V-T关系曲线及临界参数；
（2）测定二氧化碳饱和温度和饱和压力的对应关系及在不同压力下饱和蒸汽和饱和液体的比容（或密度）；
（3）观察凝结和汽化过程及临界状态附近汽液两相模糊现象与超临界压力下加热或冷却时气液两相的连续过度。
\s
主要配置：
（1）车加工电镀本体；
（2）玻璃阻容器管和玻璃水套；
（3）压力校验仪（测量范围 1—60Mpa）；
（4）恒温水浴：温度显示分辨率 0.1℃，PID调节控温， 精度 ±0.5℃；高精度PID调压模块电路；
（5）500~510mm长节能灯及有机玻璃保护罩；
（6）304不锈钢实验台。
