  • 物联网智能家居实训系统,预作用自动喷水灭火系统实训装置

    来源:    作者:    发布时间:2019-8-5 11:39:07

    SHTYL-LYJD6物联网智能家居实训系统

      一、 设备系统概述:

    本系统平台主要采用zigbee无线通讯技术来实现家居智能化控制,Zigbee是一种新兴的近程、低速率、低功耗的无线网络技术,主要用于近距离无线连接。具有低复杂度、低功耗、低速率、低成本、自组网、高可靠、超视距的特点。主要适合应用于自动控制和远程控制等领域,可以嵌入各种设备。ZigBee就是一种便宜的、低功耗、自组网的近程无线通讯技术。系统主要包括消费电子、能源管理、卫生保健、家庭自动化、建筑自动化和工业自动化。随着物联网的兴起,此设备是现代智能居家系统最具代表之一,提供良好的 教学设备实训平台。

    二、技术参数

    1、实训设备模拟房间尺寸长2000 mm×宽1200 mm×高2000 mm 操作台长1600mm×宽700mm×高1800由铝合金型材框架和安装布线网孔板组成。用于ZigBee基本的传感数据采集与输出控制实验

    2、智能家居电器安防管理系统 模拟智能家居应用,通过软件对产品模块进行管理

    3、提供3V、5V、12V等电源接口,以及电源适配线缆。

    4、配接通用串行接口扩展到桌面,以方便模块与PC通信,提供串口线缆 、



    三、实训项目

    1、远程控制实训

    2、定时控制实训

    3、智能照明操作实训

    4、无线遥控操作实训

    5、场景控制操作实训

    6、集中控制操作实训

    7、电脑控制操作实训

    8、家电控制操作实训

    9、电动窗帘操作实训

    10、家居安防模块的连接实训

    四、设备配置表

    1.物联网智能家居安装维护操作台

    序号

    器材名称

    器材规格或型号

    1

    智能家居安装维护操作台

    1、规格尺寸 1600 mm×750 mm×1700 mm

    2、基础控制区 用于基本的传感数据采集与输出控制实验

    3、智能家居电器安防管理系统 模拟智能家居应用

    4、智能家居生态园艺管理系统 模拟家居园艺应用

    5、智能书架管理系统 利用RFID技术,通过软件对产品模块进行管理

    6、电源及配件 提供3V、5V、12V等电源接口,以及电源适配线缆。

    7、串口及配件 通用串行接口扩展到桌面,以方便模块与PC通信,提供串口线缆

    2

    基础控制区

    智能家居安装维护操作台基础控制区,集成了多种传感器和输出控制设备,学生利用ZigBee协调器、路由器、传感控制节点板,采用多种无线技术完成环境数据采集和控制实验,组网实验,同时也可以进行组合创新实验。基础控制区功能

    1、温湿度传感器模块 采集环境的温度与湿度

    2、光敏传感器模块 采集环境的光照强度

    3、烟雾探测传感器模块 模拟安防中的烟雾探测

    4、人体感应传感器 模拟安防中的入侵检测

    5、紧急呼救按键 模块紧急呼救求助按钮

    6、数码管模块 模块温度显示等

    7、LED灯模块 模拟室内照明

    8、直流电机 模拟空调风扇等家电设备

    9、步进电机 模块电动窗帘、洗衣机等设备

    10、继电器输出(灯) 模拟环境加温设备

    11、自动灌溉模块输出

    12、土壤温度传感器

    3

    智能家居电器安防管理系统

    1、智能家居电器安防管理系统实现家居环境监测、智能家电自动控制、安防系统与报警、远程监控等功能

    2、通过ZigBee协调器和传感控制节点组成无线网络,采集室内温度、湿度和光照度,实现燃气与烟雾探测、入侵探测、门窗防撬,紧急求助报警等功能,并将采集的数据传输到服务器,对模拟的家电设备进行控制功能

    3、温湿度传感器模块 采集环境的温度与湿度

    4、光敏传感器模块 采集环境的光线强度

    3、烟雾探测传感器模块 用于安防中的烟雾探测

    4、燃气探测传感器模块 用于安防中的燃气探测

    5、人体感应传感器模块 模拟安防中的入侵检测

    6、干簧门磁 模拟安防中的门窗防撬

    7、紧急呼救按键 模块紧急呼救求助按钮

    8、数码管模块 2位数码管,模拟空调温度设定

    9、LED灯模块 一组四只LED灯,模拟室内照明

    10、直流电机 模拟空调风扇等家电设备

    11、步进电机 模块电动窗帘、洗衣机等设备

    12、ZigBee传感控制节点 利用ZigBee协调器,通过传感控制节点采集多种传感数据,并进行输出控制。

    13、网络摄像头 采集捕捉视频图像,远程实时动态摄像监控。

    14、继电器控制模块,通过传感器I/o输出控制模块。

    15、压力传感模块,可检测气压,重压等外力压力信号。

    16、红外对射周界防范模块,检测直线人体感应穿越信号。

    17、电气控制仿真软件需提供计算机软件著作权证书

    以三维仿真交互技术和三维动画视觉表现及多媒体数字技术为核心,能进行三维电路分析、电气电路模拟电路考核、综合技能虚拟实训、电气基础训练、元器件识别检测。

    4

    智能书架管理系统

    1、物联网智能书架管理系统包含了一个RFID智能货架,它由RFID高频读写器、天线多路器和若干平板天线构成,书架内嵌的平板天线采用水平方式放置,平放于每层书架的底部,每层书架放置一组数码管输出,用于显示当前该层书架的数量。将基础实验中使用的每个设备当作书籍,在其底部贴上电子标签(写入货品信息),平放于书架的天线上,保证能够读取到货品信息。使用时要领用和归还。

    2、无线传输库管信息,通过RFID高频读写器读写图书惑货物进出入管理,及数量,及时在对应的一组电子显示屏上显图书数,借出或出库信息等。

    5

    智能家居生态园艺管理系统

    1、采用无线传感网络技术,可定时采集空气温度、空气湿度、CO2浓度、光照强度,土壤温度和水分等,来获得作物生长的最佳条件,通过自动调节温室环境、实现温室集约化、网络化远程管理。

    2、利用ZigBee协调器,通过传感控制节点将环境监测数据传输到服务器,并以图表方式显示给用户,当监测数据出现异常时,可利用软件网络实现对温室设备(温、光、气、水等)的自动控制,也可以通过Internet网络远程监测环境信息和设备运行状态等。

    智能家居生态园艺管理系统功能

    3、温湿度传感器模块 采集温室环境的空气温度与湿度

    4、光敏传感器模块 采集温室环境的光照强度

    5、CO2传感器模块 监测温室环境空气中的CO2浓度

    6、加热器 提供真实温室大棚内环境加温,实现温室恒温控制。

    7、直流电机 模拟温室大棚内风机/换气设备

    8、继电器输出(灯) 模拟温室大棚内补光灯

    9、电磁阀水阀 模拟开闸放水,实现对土壤微喷灌溉

    10、ZigBee协调器 组建ZigBee无线网络,将传感控制节点采集的数据传输到服务器进行处理。

    11、ZigBee传感控制节点 利用ZigBee协调器,通过传感控制节点采集多种传感数据,并进行输出控制。

    12、无线调光模块,通过光敏传感过通节点模块进行远程无线改变实时照度。

    13、自动万向喷灌器,实现土壤全方位进衍灌溉的模拟。

    6

    产品组件参数

    1、温湿度传感器主要参数

    输入电压 DC 5V

    测量范围 温度 -40℃~120℃

    湿度 0~100%RH

    测量精度 温度 ±0.5℃

    湿度 ±4.5%RH

    2、光敏传感器主要参数

    输入电压 DC 5V

    测量范围 0~200000LUX

    测量精度 ±20LUX

    3、烟雾传感器主要参数

    输入电压 DC 5V

    测量范围 0~2000PPM

    测量精度 ±50PPM

    4、可燃气体传感器主要参数

    输入电压 DC 5V

    测量范围 0~2000PPM

    测量精度 ±50PPM

    5、红外人体传感器主要参数

    输入电压 DC 5V

    工作波长 6~14μm

    灵敏度 3300W/V

    输出信号 >2.2V

    6、摄像头主要参数

    接口类型 USB 2.0

    分辨率 800X600

    最大帧频 30FPS

    对焦范围 >6mm

    视场 >50mm

    曝光控制 自动(在范围22000:1内)

    系统支持 Windows 7,Windows Vista,Windows XP

    7、直流电机主要参数

    输入电压 DC 5V

    额定转速 7000 rpm

    预计寿命 25 °C时预计寿命40000小时

    最大风量 9.0 m³/h

    噪音指标 <31.0 dbA

    工作温度 -10℃~60℃

    8、步进电机主要参数

    输入电压 DC 5V

    步进角度 5.625 x 1/64

    减速比 1/64

    噪音指标 <35.0 dbA

    牵入转矩 300gfcm

    摩擦转矩 600~1200gfcm

    数码管主要参数

    输入电压 DC 5V

    数码管显示位数 2位

    显示数值范围 0~99

    9、LED主要参数

    输入电压 DC 5V

    LED灯数量 4个红色LED

    预计寿命 30000~50000小时

    10、求助按键主要参数

    输入电压 DC 5V

    预计寿命 100,000次

    反应时间 <100ms

    工作温度 -30℃~70℃

    11、继电器主要参数

    触点形式 一开一闭

    线圈电压 DC 5V

    触电电压 DC 12V

    线圈功率 0.36W

    吸合电流 70mA

    释放电流 0mA

    触点电流 <10A

    预计寿命 100,000次

    12、RFID货架读写设备主要参数

    产品尺寸 读写器180X140X38mm(不含天线及固定部分)

    天线多路器70X60X22mm(不含天线及固定部分)

    平板天线70X70X10mm(不含天线及固定部分)

    输入电压 DC 12V

    支持天线数 标配12个,最大16个

    天线切换时间 1S

    支持标准 ISO14443A,ISO15693

    读卡距离 0-7cm

    读卡时间 1-2ms

    工作频率 13.56MHz

    支持接口 RJ45,RS232

    工作温度 -20℃~60℃

    2.智能家居样板操作间

    序号

    器材名称

    器材规格或型号

    1

    智能家居样板操作间

    1、 整套设备采用钢结构及铝合金型材承重支架,组成半封闭实训环境;模拟真实家居环境。

    2、钣金采用1.5加厚型钢板,数控冲铣网孔、便于学生组装设备及布线实习;

    3、实训工位整体色调一致、整个系统采用烤漆工艺,确保产品不易生锈、易维护和保养;

    4、模块化设计,标准连接件,积木式架构,可随意组装成各种结构,便于维护、拆卸和运输。

    5、样板间顶部钢板采用滑块式前置型固定法。侧板采用挡片式后置式固定法;侧面靠下装有活动桌面,必须采用前置式固定法,牢固可靠,保证安全;

    6、样板间上固定线槽,线槽内布置实训专用的电源线;支持每一个实训所用部件的供电;

    7、温湿度传感器:采用 CMOS 过程微加工专利技术,确保产品具有极高的可靠性和出色的长期稳定性。该传感器由电容式聚合体测湿组件和 能隙式测温组件组成,并与 A/D 转换器以及数字接口在单晶片中无缝结合,使得该产品具有功耗低、反应快、抗干扰能力强等优点。

    8、电子门禁:安装在每个工位的侧面,学生通过刷卡和集中控制方式可控制门禁通行;强制门状态为常开或者常闭功能;射频频率:315MHZ。

    9、烟雾探测器:一种半导体气体感测器,它用来侦测生物性的挥发性气体,它的电阻值随着大气所含的气体的增加而减少,这种电阻的减少现象,便是用来侦测气体的电气输出信号。

    10、安装配套实训部件:换气扇 1个、旋转式警示灯(不带蜂鸣器)1个、节能灯 2个、梯子 1个、万用表测量表 1只、32英寸LED液晶电视  1台、挂壁式空调 1台、电动窗帘 1套、平板电脑 1个、DVD、无线摄像机、挂式音响

    11、智能开关,智能插座,吸顶灯、萤石智能监控等。’

    3.智能网关

    序号

    器材名称

    器材规格或型号

    1

    智能主机及网关

    控制主机:

    主机尺寸:205x 150 x 30 (mm)

    外形颜色:黑色(带蓝色呼吸灯)

    电压:DC9V

    功率:0.5W

     重量:1200g

    环境:温度:-20℃-+60℃;湿度:10%-95%

     外置315M、GSM天线,标准以太网接口

    SIM卡接口、RS232串行通信接口

    无线载波频率:ASK:315MHz+/- 150KHz /; Zigbee:2.4GHz

    拥有800路发射通道

    GSM蜂窝频率:GSM 850/900/1800/1900M

    参数:

    无线控制协议:2262、1527编码,PT2262编码的震荡电阻、地址码、数据码可任意配置。

    ◎无线控制距离:配备了大功率315MHz无线射频发射装置,发射距离理论值空旷地约4000米,实测可以穿透4-5层楼

    ◎Zigbee 2.4G 双向通信模块:可以连接各类兼容KinCony的Zigbee协议的相关产品,支持双向通信。

    ◎无线输入通道:40路无线输入。

    ◎无线红外控制:标准38KHz红外线编码发射,使用时结合红外线转发器可以进行360度全方位控制。

    ◎8组定时控制:可定时驱动所有输出和更换工作场景,掉电时钟保持。可自由配置星期规律,实现不同的定时方案。

    ◎16组来电控制(短信控制):来电进行(接收短信内容)电话号码识别后,控制输出和更换工作场景,可设置16个电话号码(短信内容)作为情景模式触发源,电话号码(短信内容)可任意编辑。

    ◎40组无线传感器控制:40路无线传感器触发信号,控制输出和更换工作场景,可设置16个电话号码作为情景模式触发源。

    ◎50组情景控制:每种场景支持30路输出组合操作。用户可根据自己的需求配置触发命令:

    触发命令来源:1、定时 2、电话 3、短信 4、无线输入

    情景模式控制输出对象:1、无线 2、红外 3、电话 4、短信 5、设防 6、解防

    ◎带加密功能的网络控制功能,支持局域网、宽带网、GPRS、WiFi等网络系统。

    ◎支持远程TCP客户端访问和监控,支持WindowsXP、Windows7平台

    ◎支持移动手机平台客户端软件、支持安卓Android、iPhone4以上系列等手机或PAD平板。

    ◎支持远程动态域名地址DDNS功能,可以固定域名访问。

    ◎支持P2P穿透方式访问主机,杜绝了动态域名的不稳定性。

    ◎支持远程网络固件升级,业内首创,主机固件有更新,只需通过网络即可升级,而无需将主机寄回我司。

    网关:

    屏幕尺寸:12英寸

    是否PC平板二合一: 是

    核心数:八核心

    颜色分类:白金(10.6寸八核可通话)

    网络类型:4G

    热门功能:WiFi/重力感应/HDMI/3G外挂/U盘外挂 电话 蓝牙 GPS

    处理器型号MT6592

    存储容量:16GB 32GB 64GB 128GB可选

    操作系统:安卓5.1

    分辨率:2560x1600

    触摸屏类型:电容屏

    CPU主频:2.0GHZ

    内存容量:128GB 16GB 32GB 64GB

    是否支持蓝牙:支持

    摄像头类型:双摄像头

    存储类型:固态硬盘

    接口类型:音频接口 USB SIM卡音

    4.环境监测套件

    序号

    器材名称

    器材规格或型号

    1

    ZigBee协调器

    1.支持通过JTAG接口进行嵌入式程序的写入、调试。

    2.Zigbee协调器支持RS232

    3.射频芯片:TI CC2430

    4.Flash容量:128KB

    5.工作频率:2.4GHz-2.4835GHz

    6.传输速率:250 kbps

    7.通讯协议标准:IEEE 802.15.4

    8.传输距离:室内30m,室外100m

    9.数据通讯接口:RS232

    10.天线接口:2.4G SMA天线

    11.工作电压:电池DC 3.3V;外部电源适配器DC 6V-12V,典型5V

    12.工作电流:<120mA

    13.供电方式:外部电源适配器/JTAG接口

    14.温度:-20℃~+70℃

    15.工作湿度:5%RH~90%RH

    2

    Zigbee传感控制节点

    1.每个Zigbee传感控制节点能够同时支持下列传感器和执行器件:LED灯接口,温湿度传感器,气体传感器,人体感应,干簧管,直流电机,继电器,步进电机,数码管同时工作

    2.射频芯片:TI CC2430

    3.支持通过JTAG接口进行嵌入式程序的写入、调试。

    4.Flash容量:128KB

    5.工作频率:2.4GHz-2.4835GHz

    6.传输速率:250 kbps

    7.通讯协议标准:IEEE 802.15.4

    8.传输距离:室内30m,室外100m

    9.天线接口:2.4G SMA天线

    10.工作电压:电池DC 5V;典型5V

    11.工作电流:<3A

    12.供电方式: 4种供电模式。

    ①、3v直流干电池现场供电;

    ②、通过仿真下载器供电;

    ③、外接DC5V电源供电;

    ④、通过主板数据接线通过电脑供电等方式;

    13.工作温度:-20℃~+70℃

    14.工作湿度:5%RH~90%RH

    5.智能家居套件

    序号

    器材名称

    器材规格或型号

    1

    Zigbee协调器

    1、支持通过JTAG接口进行嵌入式程序的写入、调试。

    通讯接口:Zigbee协调器支持USB通讯,选RJ45接口

    射频芯片:TI CC2530

    Flash容量:256KB

    工作频率:2.4GHz-2.4835GHz

    传输速率:250 kbps

    通讯协议标准:IEEE 802.15.4,Zigbee 2007Pro

    传输距离:室内50m,室外100m

    天线接口:板载天线

    2、工作电压:电池DC 3.7V;外部电源适配器DC 5V ,板载电池充电。

    工作电流:<40mA

    供电方式:外部电源适配器/JTAG接口

    温度:-20℃~+70℃

    工作湿度:5%RH~90%RH

    键盘接口:五向键

    显示接口:128X64 LCD显示屏

    2

     Zigbee传感控制节点

    1、支持通过JTAG接口进行嵌入式程序的写入、调试。

    通讯接口:支持USB通讯 、TTL UART通讯

    射频芯片:TI CC2530

    Flash容量:256KB

    工作频率:2.4GHz-2.4835GHz

    传输速率:250 kbps

    通讯协议标准:IEEE 802.15.4 ,Zigbee 2007Pro

    传输距离:室内50m,室外100m

    天线接口:板载天线

    2、工作电压:电池DC 3.7V;外部电源适配器DC 5V ,板载电池充电

    工作电流:<40mA

    供电方式:外部电源适配器/JTAG接口

    温度:-20℃~+70℃

    工作湿度:5%RH~90%RH

    3

    其它配件

    1、传感控制节点外壳

    2、无线路由54M

    3、节点继电器板

    4、节点继电器板外壳

    5、电压继电器板

    6、电压继电器板外壳

    7、红外学习模块

    8、红外学习模块外壳

    4

    一体化智能故障考核软件(为了避免知识产权纠纷须提供证明软件属权的材料)

    该系统集成远程实验台电源管理系统,通过手机或其他移动终端系统监控查询学生实验台的电源开关状态;单独开启关闭学生实验台电源;全部开启或全部关闭实验台电源功能;定时开启关闭电源功能。

    该系统还可通过 PC 控制终端进行实训考核,也可通过手持移动控制终端进行实训考核,可自由设定任意一处与电控模块引脚有关的各种常见故障,故障类型包括:线路断 路、对地短路、接触不良,偶发等故障现象。每套驱动模块可以设置 8 路大电流 5A 的 开路故障、16 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障,共 24 路故 障设置。可根据需求扩展设置 64 路大电流 5A 的开路故障、128 路小电流 2A 的信号通 路的开路、不良、偶发、短路等故障,共192 路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。

        所有配备驱动模块的实训设备,均可通过内置的专用新型无线数据传输模块无线组网, 实现远程集中管理。

    用户可选择通过无线或 RS-232 串口通讯与其它实训设备配套的无线故障设置控制系统 组成一个网络,通过主控计算机控制每一台实训设备的故障设置、故障排除、参数设定、 远程起动、信息反馈、考核评分等功能。

    集成无线多功能数据采集、分析、控制系统可实时长时间记录电压、电流等,并生成趋势曲线。需提供计算机软件著作权证书。

    5

    便携式智能家居信号测试记录模块

    1、具备电压、电流、温度采集,可以记录观察电压、电流跳变的图像数据,精度±0.05%真有效值测量USB数据传输,彩屏LCD显示

    2、具有示波器、虚拟频谱仪、虚拟万用表、虚拟数字量输入输出模块。

    3、集双通道电子信号图像数据采集记录仪、频谱分析仪和逻辑分析仪于一体,不低于20M,具有1KHz基准方波输出接口;图像数据可以按时间和电压输出到EXCEL、BMP和OSC;数据记录最大4G;FFT、相关和功率谱频谱分析,FFT支持8~1048576点的选择,支持triangular、cosine、Bohman、Parzen等 18种窗;

    4、功率谱支持自功率谱和互功率谱的计算;相关支持自相关和互相关的计算;

    5、虚拟任意波形输出模块,频率25Mz ,输出波形:正弦波,三角波,方波,TTL,任意波形。

    6、虚拟万用表模块:直流电压,量程60.00mV、600.00mV、6.00V、60.00V、600.0V、800V;交流电压测量,量程    60.00mV 、600.00mV、6.00V、60.00V、600.0V;直流电流测量,量程  60.00mA 、600.00mA  、6.000A、10.00A;交流电流测量,量程  60.00mA、600.00mA、6.000A、10.00A;电阻测量,量程  600、6.000 K、60.00 K、600.0 K、6.000 M    、60.00 M;电容测量,量程   40.00nF 、400.00nF、4.000uF、40.00uF、400.0uF;二极管测量    0V~2.0V

    7、虚拟电子测量仪器系统软件为了避免知识产权纠纷须提供证明软件属权的材料

    1)本软件系统由安装于实验台学生机上的实验软件和教师机上的管理软件组成,要求程序均由LabVIEW软件编制。中文菜单式操作界面,人机对话友好。学生在启动程序后,键入自己的学号,系统即在教师机数据库中找出该学生的姓名,经过学生确认后,学生选择所要做的相应实验,即进入正常的实验界面。

    2)能实现密码登录系统,设置数据库路,系统测试(查询设备),学生库设置,题库与题库等级设置,考核试卷提取与存储考核时间设置与启动,考核成绩查询,考核成绩打印,登录密码修改与恢复。

    3)、学生终端采用LabVIEW软件编制具有联机考核功能,学号查询,故障解除,时间查询,分数查询,设备号查询,学生实验数据、学生考勤及学生考试、学生实验选做等管理功能。

    4)学生在启动程序后,键入自己的学号,系统即在教师机数据库中找出该学生的姓名,经过学生确认后,学生选择所要做的相应实验,即进入正常的实验界面。





    SHYL-XF96预作用自动喷水灭火系统实训装置



    一、预作用自动喷水灭火系统实训装置系统概述:

    SHYL-XF96预作用自动喷水灭火系统实训装置主要有系统设备有控制区,消防供水池、高位水泵保护区域、等主要配备有预作用报警装置、消防气压罐、消防火栓箱、消防栓、消防带、消防水泵、闭式喷淋头、高位水泵、备用泵、气压泵、感烟探测器、感温探测器、自动充气装置、水流指示器、信号碟阀、压力开关的状态检测,设有全透明保护区域、具有火灾模拟仿真演示等组成。管路采用镀锌管进行设计,镀锌管的切割、套丝、安装和通水试验操作,通过主系统控制实现预作用喷淋火实训、通过控制系统可实现预作喷淋灭火功能、消防栓灭火功能。

    二、预作用自动喷水灭火系统实训装置系统配置:

       系统设备有控制区,消防供水池、高位水泵保护区域等主要配备有预作用报警装置、消防气压罐、消防火栓箱、消防栓、消防带、消防水泵、高位水泵、备用泵、气压泵、感烟探测器、感温探测器、自动充气装置、水流指示器、信号碟阀、压力开关的状态检测,设有全透明护区域、具有火灾模拟演示等。

     动作控制说明:

    保护区域出现火警时,探测系统具有先行动作,打开预作用雨淋阀以及系统中用于排气的电磁阀(出口接排气阀),此时系统开始充水并排气,从而转变为湿式系统,如果火势继续发展,闭式喷头开启喷水,进行灭火(本系统采用火灾模拟控制阀模拟火灾)。

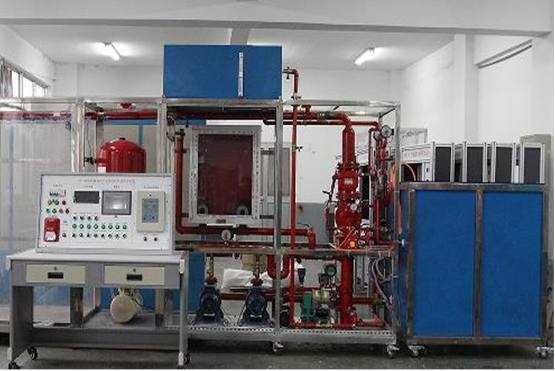

    SHYL-XF96预作用自动喷水灭火系统实训装置 \s

     三、预作用自动喷水灭火系统实训装置系统功能:

       1具有手动操作各泵运行火灾试验演示

       2.具有试验性喷淋启动功能,当自动控制系统自动时的操作演示,

       3.模拟高位水泵本身自带控制器,可实现本地控制,(也可实现与消防报警联动控制)

       3.模型框架和水箱等主要部件全部使用不锈钢器件,保证不生锈、不易老化

       4.喷淋泵和气压罐等关键设备分别采用国內知名品牌设备,稳定型强

       5.预作用报警阀组、水流指示器、压力开关等设备全部通过国家强制性产品认证

       6、消火栓系列稳压装置主要由小进口气压罐/国内隔膜式气压罐、消火栓水泵机组、全自动喷淋水泵机组、管阀附件及控制柜等配置,其中大功率消防给水设备由消火栓水泵机组构成一套消防栓喷淋系统、消火栓设备:由水枪、水带、消火栓组成。

       7、单出口消火栓、消火栓箱各1个, DN50。锦纶水带:50mm,长度13m,承压能力0.75MPa,水枪:16mm。,同时带标准消防卷盘及20m消防软管。

       8、给水管网,由引入管消防干管、消防立管以及相关阀门阀件组成。给水管网及相关的阀门附件均采用消防系统给水规范要求的材料,满足消防给水系统规定的承压能力;

       9、灭火控制系统采用电器手/自动控制方式,实现对烟感探测器、感温探测器、水流指示器、信号碟阀、压力开关的状态检测,并在自动状态下实现对报警输出,声光报警和启动喷淋水泵。(可通过串口和消防联动中心联网监控等功能,同时可实现本地控制和联动控制功能)

    四、预作用自动喷水灭火系统实训装置实训项目:

       1.预作阀组的结构与认识

       2.喷淋灭火系统安装与使用

       3自动充气装置的原理及管路结构

       4.喷淋灭火系统伺应状态操作

       5.预作有报警阀的操作

       6预作喷淋阀组灭火系统调试

       7.火灾探测器与火灾报警

       8预作阀组控制器的手自动控制

       9.火灾模拟喷淋灭火操作

       10.干式系统原理认识与阀门操作演示

       11.喷淋系统系统综合操作训练

       12.喷淋灭火系统与消防报警系统联动(选做)

       13.消火栓灭火原理认识

       14.消防火栓控制操作实训

       15.消防火栓的灭火演练

       16.消防水带的操作演练

    五、预作用自动喷水灭火系统实训装置技术参数

       电压:AC380±10% 50Hz

       保护:具有漏电保护装置

       环境温度:+4℃~+45℃

       装置容量:<5.0kVA

       外形尺寸:6000mm×750mm×2300mm(长×宽×高)

       控制台尺寸:1200mm×700mm×1300mm(长×宽×高)

       流量:0-45(L/S) 效率:79(%)

       压力:0-0.6(MPa) 转速 :2800(r/min)
