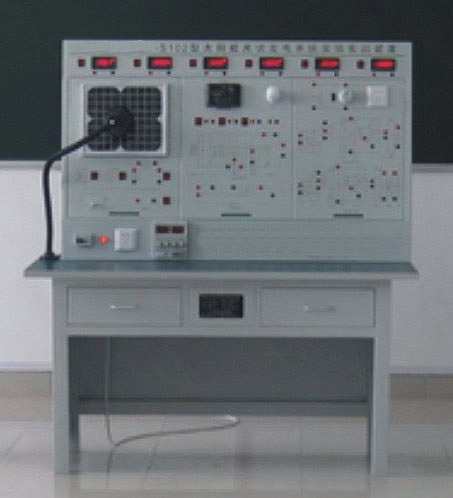

SHYL-GF02型 太阳能光伏发电系统实训装置/太阳能发电系统实训台
太阳能光伏发电系统实验实训装置由太阳能电池组件模块.蓄电池模块.控制器模块.负载调节控制模块.监控仪表模块.PC机监控模块等组成. 太阳能光伏发电系统实训装置采用串联式PWM充电控制方式，使充电回路的电压损失较原二极管充电方式降低一半，充电效率较非PWM高3－6%;过放恢复的提升充电，正常的直充，浮充自动控制方式有利于提高蓄电池寿命。多种保护功能，包括蓄电池反接、蓄电池过、欠压保护、太阳能电池组件短路保护，具有自动恢的输出过流保护功能，输出短路保护功能。
一、主要技术指标及规格：
1.太阳能电池组具体参数如下：
峰值功率：30W
*大功率电压：17.5V
*大功率电流：1.95A
开路电压：22V
短路电流：2.2A
安装尺寸：622*550*18mm
2.太阳能控制器具体功能如下：
使用单片机和专用软件，实现智能控制，自动识别24V系统。
采用串联式PWM充电控制方式，使充电回路的电压损失较原二极管充电方式降低一半，充电效率较非PWM高3－6%;过放恢复的提升充电，正常的直充，浮充自动控制方式有利于提高蓄电池寿命。
多种保护功能，包括蓄电池反接、蓄电池过、欠压保护、太阳能电池组件短路保护，具有自动恢的输出过流保护功能，输出短路保护功能。
具有丰富的工作模式，如光控，光控＋延时，通用控制等模式。具有直流输出或0.5Hz频闪输出2种输出选择，频闪输出特别适用于LED交通警示灯等。在频闪输出模式，负载可以使用感性负载。
浮充电温度补偿功能。
使用了数字LED显示及设置，一键式操作即可完成所有设置，方便直观。
3.蓄电池：一般为铅酸电池，具有如下特点：
自放电率低
使用寿命长
深放电能力强
充电效率高 工作温度范围宽
4.离网逆变器：正弦波逆变器，具体功能参数如下：
纯正弦波输出(失真率<4%)
输入输出完全隔离设计
能快速并行启动电容、电感负载
三色指示灯显示，输入电压,输出电压，负载水准和故障情形
负载控制风扇冷却
过压/欠压/短路/过载/超温保护
5．负载：直流负载包括：LED灯，风机等；
交流负载包括：节能灯和交流电机等。
6.并网逆变器：并网逆变器具有DC－DC和DC－AC两级能量变换的结构。DC－DC变换环节调整光伏阵列的工作点使其跟踪*大功率点；DC－AC逆变环节主要使输出电流与电网电压同相位，同时获得单位功率因数。
7.监测仪表：
完成实验时数据的读取，可监测太阳能电池组的电压和电流；并网逆变器输出的电压和电流；离网逆变器输出的电压和电流。
二、实验项目：
实验一 太阳能光伏板能量转换实验
实验二 环境对光伏转换影响实验
实验三 太阳能电池光伏系统直接负载特性实验
实验四 太阳能控制器工作原理实验
实验五 接反保护实验
实验六 太阳能控制器对蓄电池的过充保护实验
实验七 太阳能控制器对蓄电池的过放保护实验
实验八 夜间防反充实验
实验九 离网型逆变器工作原理实验
实验十 独立光伏发电实验
实验十一 并网型逆变器工作原理实验
实验十二 光伏并网实验
三、主要设备清单：
1、太阳能电池板：1台
2、离网逆变器：1台
3、并网逆变器：1台
4、太阳能控制器：1台
5、蓄电池：2只
6、直流负载（led显示与风机）：1套
7、交流负载（交流单相电机与灯泡负载）：1套
8、数字式交直流电压电流表：6只
9、人造光源：1台
10、实验台：1台
11、按键，开关模块：2块
12、双路稳压电源：1台
