  • 机械实验室设备,机械装调技术综合实训装置

    来源:    作者:    发布时间:2018-8-24 21:46:44

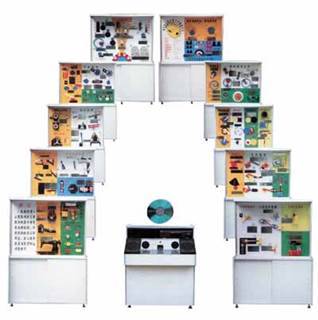

    SHYL-715型《机械原理》示教陈列柜

    《机械原理》示教陈列柜是根据大、中专院校、技校、职业学校的机械原理教学大纲设计的电化教学设备。本陈列柜共分十个柜和一个电脑控制台,并配有一台功率放大器,VCD机和激光片,声控同步演示,采用单独驱动由电脑或电子设备控制运转演示,可由VCD控制顺序自动运行讲解;又能根据教材、教学需要而遥控任意选择进行单独演示。模型材料采用进口有机板;板面附有银涤沦不干胶作必要的图表和文字说明,演示形象逼真,运行可靠,制作工艺美观,使用本陈列柜可提高教学效果,节约学时是一套现代化机械课程教学应用实验室设备。

    陈列柜尺寸:1250×430×1780mm

    《机械原理》示教陈列柜,各柜内容如下:

    序号与名称

    陈  列  柜  内  容

    第一柜

    机器与机构

    前言、内燃机、蒸汽机、缝纫机、牛头刨床、球面高副、螺旋副、移动副、曲面副、球面副、圆柱副、转动副

    第二柜

    平面连杆机构的基本形式

    铰链四杆机构:曲柄摇杆机构2件、双曲柄机构、双摇杆机构2件。

    单移动副机构:曲柄滑块机构、曲柄摇块机构、转动导杆机构、移动导杆机构

    双移动副机构:曲柄移动导机构、双滑块机构、双转块机构

    第三柜

    平面连杆机构

    机构运动简图:泵2件、泵的简图2件、颚式破碎机与间图。

    连杆机构:飞剪、压包机、翻转机构、摄影升降机、天平、起重机。

    第四柜

    凸轮机构的形式

    盘形凸轮3件:滚子、尖端、平面、移动凸轮轮、槽凸轮机构、交叉槽凸轮机构、等径凸轮机构、等宽凸轮机构、主回凸轮机构、球面凸轮机构、圆锥凸轮机构、圆柱凸轮机构。

    第五柜

    齿轮传动的各种类型

    平行轴传动:外啮合直齿圆柱齿轮机构、内啮合直齿轮机构、直齿轮齿条机构、斜齿圆柱齿轮机构、人字圆柱齿轮机构。

    相交轮传动:直齿圆锥齿轮机构、双曲线圆锥齿轮机构、斜齿圆锥齿轮机构

    相错轴传动:螺旋齿轮机构、螺旋齿轮齿条机构、圆柱蜗杆蜗轮机构、弧面蜗杆蜗轮机构。

    第六柜

    轮系的基本形成

    渐开线齿轮各部分名称、浙开线的形成、摆线的形成、齿数、模数、压力解、齿高系数。

    第七柜

    轮系的基本形成

    周转轮系、差动轮系、行星轮系、定轴轮系合并一件、获得大传动比,实现特定的运动、运动的合成、旋转线、用于传递、运动的分解、谐波运动减速器,摆线针轮行星减速器、汽车差速器两种动作。

    第八柜

    间歇运动机构

    齿式棘轮机构2件、摩擦式棘轮机构、外啮合槽轮机构,内槽轮机构,球面槽轮机构、渐开线不完全齿轮机构、摆线针轮不完全轮机构(2件)、凸轮式间歇机构2件、停歇连杆机构、停歇导杆机构

    第九柜

    组合机构

    串联组合:行程扩大机构、换向传动机构

    并联组合:齿轮连杆曲线、实验给定轨迹的机构2件、实验变速运动的机构、同轴槽轮机构,误差校正机构、电动马游艺机装置。

    第十械

    空间连杆机构

    空间四村结构:RSSR空间四杆机构、RCCR联轴节、单万向节、双万向节、4R揉面机构、RRSRR角度传动的空间五杆机构、空间六杆机构的萨勒特机构。

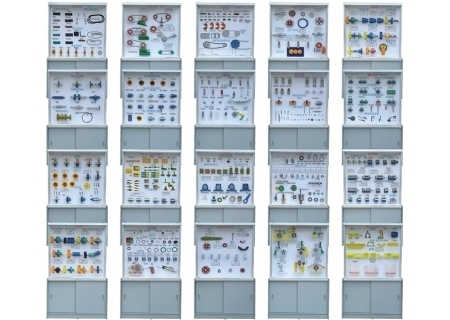

    SHYL-713型机械零件示教陈列柜

    http://www.shylzz.com/uploadfile/2013101809044017092.jpg

    该套共分二十个柜400余种物零件模型。外型用高级铝合金柜架,板面用紫红色金丝绒做底,模型材料用各色有机玻璃和硬聚氯,并附有银涤沦不干胶作必要图表和文件字说明,形象逼真,制作工艺美观。使用本陈列柜能提高教学效果,节约学时,是一套理想机械课程的示教陈列室设备。

    陈列柜尺寸:1050×400×1780mm

    机械零件示教陈列柜,各柜内容如下:

    序号与名称

    陈列柜内容

    第一柜

    螺纹联接的基本内容

    螺纹类型:普通螺纹、梯形螺纹、矩形螺纹、锯齿形螺纹、圆弧管螺纹、圆柱管螺纹、圆锥管螺纹、右旋螺纹、左旋螺纹、双线螺纹、三线螺纹。

    螺纹联接的类型:螺栓联接、双头螺栓联接、螺钉联接、紧固螺钉联接。

    螺栓11件、螺柱4件、螺钉9件、紧定螺钉5件、螺母12件、垫圈7件。

    第二柜

    螺纹联接

    摩擦防松:对顶螺母、锁紧热圈收口防松螺母、开缝收口,带尼龙圈防松螺母、弹簧垫圈。

    机械防松:止动垫圈、止动垫圈子与圆螺母、开口销与六角开槽螺母、串联钢丝。

    横向截荷的减载装置:斜垫圈、凸台、沉头坑、减载套筒、减载键、减截销。

    提高联接强度的措施:加弹性无件、内斜螺母、空心螺栓、腰状杆螺栓,大圆角螺栓、沉割螺母、螺纹联接的装拆。

    第三柜

    键、花键和销联接

    键联接:普通平键、半圆键、楔键、导向平键、切向键、马鞍滑键。

    花键联接:矩形花键3件,渐开线花键2件。三角形花键。

    销联接:圆柱销3件、圆锥销4件、导形销3件、安全销3件、定位、联接、安全。

    第四柜

    铆、焊、粘和过盈联接

    铆接:常用铆钉的型式、搭接、单搭板对接、双搭板对接、组合接头。

    焊接:坡口型式、搭接、对接、角接。

    粘接:板接、管接、角接。

    过盈联接:圆柱面过盈联接,圆锥面过盈联接。

    第五柜

    带传动的主要类型

    平带的材料与接头:皮革带、编制带、胶帆布平带、高速环形胶带、锦纶片复合带、斜面接头、斜面阶梯接头、胶带的接头、缝线接头、皮革线接头。

    V带的结构与型号:O型、A型、B型、C型、D型、E型、宽V带、窄V带、活络V带、其他传动带、联组V带、普通V带、双面V带、多楔带、圆带、梯形齿同步带。

    带轮的结构:实心轮、辐板轮、孔板轮、椭圆辐轮、平带轮、高速带轮、同步带轮。

    第六柜

    带传动

    V型带传动:自动张紧装置、滑道式定期张紧装置、摆架式定期张紧装置、张紧轮张紧装置。

    平带传动:张紧轮装置

    同步带传动

    第七柜

    链传动

    传动链:滚子链、内链片及套筒、滚子、外链片销轴、内链片、外链片、单节距双排滚子链、单排单节距滚子链、弹簧式、弹簧止圈、钢丝、开口销、过渡链节、带搭子整体式链轮、整体板式、孔片式、带内导片齿形链、带外导片齿形链、圆销式、滚柱式、键柱式、轴瓦式、方框链、平顶链、圆环链、链传动的布置和张紧。

    第八柜

    齿轮与蜗杆传动

    齿轮的结构:齿轮轴2件、实心式齿轮2件、腹板式齿轮2件、轮幅式齿轮。

    蜗杆的类型:阿基米德圆柱蜗杆、法向直廓蜗杆、直线型环面蜗杆。

    蜗杆的结构:整体式蜗轮、轮箍式蜗轮、螺栓联接式蜗轮、镶铸式蜗轮、蜗杆传动、齿轮传动。

    第九柜

    滑动轴承

    轴瓦与衬的材料:轴瓦合金、青铜、黄铜、灰铸铁、微型轴承、橡胶、尼龙、四氟、酚荃树脂。

    油槽的结构形式5件、推动轴承的形式:实心、空心、单环、多环。

    滑动轴的结构:整体有衬正滑动轴承、对开式正滑动轴承、对开式斜滑动轴承、

    自动调心滑动轴承、固定瓦推力轴承、自位调心滑动轴承、可倾三反轴瓦、连

    杆、静压轴承。

    第十柜

    滚动轴承

    内圈、保持架、外圈、球、短圆柱滚子、长圆柱滚子、螺纹滚子、圆锥滚子、

    鼓形滚子、滚针。

    类型与代号:深沟球轴承、调心球轴承、调心滚子轴承、圆柱滚子轴承、滚针

    轴承、螺旋滚子轴承、角接触轴承、圆锥滚子轴承、推力球轴承、推力滚子轴承。

    尺寸系列:直径系列、内圈固定外圈转动、外圈固定内圈旋动、滚动轴承的安装方法、滚动轴承拆卸工艺、内径系列7件,宽度系列4件。

    第十一柜

    滚动轴承组合设计

    内圈的固定方法:弹簧挡圈、轴端压板、圆螺母、锥形套筒。

    外圈的固定方法:轴承端盖、孔用弹性挡圈、端盖孔凸肩组合、套杯。

    组合设计:两端固定式3件、两端游动、一端固定一端游动2件

    顶紧与调整:滚动轴承的调整、滚动轴承的顶紧。

    密封:毛毡式、皮碗式、环隙式、迷宫式、螺纹式、轴承座

    第十二柜

    联轴器

    弹性套柱销联轴器、弹性柱销联轴器、轮胎式联轴器、凸缘联轴器、套筒联轴器、夹壳联轴器、齿轮联轴器、链条联轴器、十字轴万向联轴器、滑块联轴器、

    剪销式安全联轴器。

    第十三柜

    离合器

    牙嵌禽合器矩形牙、梯形、正三角形牙、锯齿离合器、单圆盘摩擦离合器、

    圆锥摩擦禽合器、多圆盘摩擦离合器、牙嵌式安全禽合器、离心离合器、超越

    离合器。

    第十四柜

    轴的类型与应用

    转轴、心轴、传动轴、齿轮轴、化键轴、蜗杆轴、曲轴、凸轮轴、软轴、轴的

    结构设计。

    第十五柜

    轴上零件的固定方法

    键联接、花键联接、成形联接、销联接、过盈联接、轴肩—弹性挡圈、轴肩—圆螺母、轴肩—双圆螺母、轴肩—套筒、轴肩—弹性挡圈2年、圆锥形轴头—轴端挡圈、轴端挡板、双锁紧挡圈、开槽夹紧联接、轮毂部分夹紧联接、弹性套联接、弹性环联接、弹性盘联接。

    第十六柜

    弹簧

    拉伸弹簧:圆钩环、半圆钩环、偏心圆钩环、锥形闭合端弹簧、可调拉簧。

    压缩弹簧:端面拼紧磨平弹簧、端面不拼紧不磨平弹簧、矩形截面压缩弹簧、

    中凸弹簧、中凹弹簧、圆锥螺旋弹簧。

    扭转弹簧:外臂扭转弹簧、内臂扭转弹簧、中心臂扭转弹簧、双扭簧。

    其他弹簧:碟形弹簧、蛇形弹簧、平面蜗卷弹簧、板簧。

    并列组合弹簧、直列组合弹簧、转换机构。

    第十七柜

    润滑与密封

    润滑装置:压配式压注油杯、油绳式有杯、接头式压注油油杯,直通式注油杯、

    油标。

    密封件:O型橡密封圈2件、矩形橡密封圈2件、尼龙垫片、石棉垫片、金属平垫片、金属八角垫片、金属齿形垫片、切口:插入搭接、活塞环、

    切口:斜搭接、双口型油封、T型油封、Y型油封、V型油封。

    润滑剂8件、机油枪、牛油枪。

    第十八柜

    机械零件的失效形式

    胶合、断裂、腐蚀、磨损、点蚀、残余变形

    第十九柜

    渐开线加工齿轮方法

    仿形法加工齿轮2件、用滚刀加工齿轮、用插齿刀加工齿2件、用齿条插刀加

    工齿轮、用刨加工齿轮、剃齿加工齿轮、用碟形砂轮摩齿

    第二十柜

    机座零件分类

    卧式机座、门工机座、立式机座、环式机座、桁架式机坐、框架式机座、框架式机座、基座几基板、台架式支座、板类助板布置7件、减速器箱体2件、变速箱箱体。

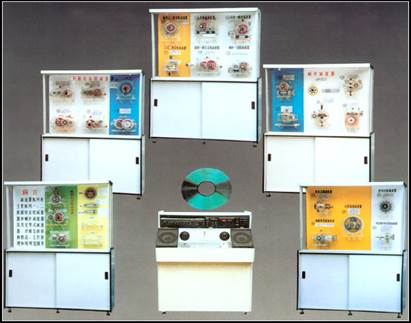

    SHYL-712型减速器示教陈列柜

    机械陈列柜

    一、陈列柜尺寸:1200×430×1800(mm)。

    二、陈列柜详细介绍:

    序号与名称

    陈列柜内容

    第一柜

    一级圆柱齿轮减速器

    直齿圆柱齿轮减速器、斜齿圆柱齿轮减速器、人字齿轮圆柱齿轮减速器、齿轮、轴、齿轮轴、机盖、机座

    第二柜

    二级圆柱齿轮减速器

    二级展开式圆柱齿轮减速器、桥式起重机上减速器、分流式双级圆柱齿轮减速器、同轴式采用大端盖结构的二级圆柱减速器、同轴展开式圆柱齿轮减速器

    第三柜

    三级减速器

    轴装式二级齿轮减速器、立式二级齿轮减速器、双蜗杆减速器、圆锥圆柱齿轮减速器、齿轮蜗杆减速器、蜗杆齿轮减速器

    第四柜

    蜗杆减速器

    下置式蜗杆减速器、上置式蜗杆减速器、圆锥摩擦式离合器的立式蜗杆减速器、剖分式立工蜗杆减速器、立式整体蜗杆减速器、蜗杆、蜗杆轴

    第五柜

    典型减速器

    谐波齿轮减速器、一级圆锥齿轮减速器、行星齿轮减速器、摆线针轮减速器、少齿差渐开线行星齿轮减速器

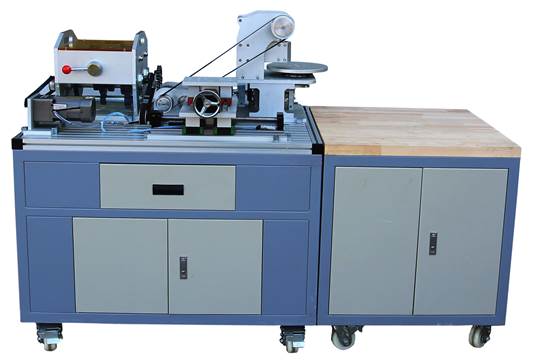

    SHYLJXZT-2机械装调技术综合实训装置

    一、技术性能要求

    1.输入电源:单相三线 AC220V±10% 50Hz;

    2.步进电机控制系统(人机对话LCD界面240*128)1台;

    3.步进电机2台;

    4. 三相电机1台:额定功率 370W,转速1440rpm

    5.变频器1台:220V,400W;

    6.外形尺寸(实训台):约为1800mm×700mm×820mm;

    7.设备重量:500kg

    8.安全保护:具有漏电流保护,安全符合国家标准。

    二、系统组成与功能

    本装置主要由实训台、动力源、机械装调对象(机械传动机构、多级变速箱、二维工作台、间歇回转工作台、牙嵌式离合器机构、冲床机构、送料机构等)、钳工常用工具、量具等部分组成。

    1.实训台:采用铁质双层亚光密纹喷塑结构,包括操作区域和机械装调区域两部分。操作区域主要由实木台面、橡胶垫等组成,用于钳工加工和装配各种机械零部件(箱体部分采用铝合金材料);机械装调区域采用铸件操作台面,学生可在上面安装和调整各种机械机构。

    2.机械传动机构:主要由同步带、链、齿轮、蜗杆等传动机构组成;通过学生在平台上的安装、调整与检测,掌握机械传动机构的装配与调整技能。

    3.多级变速箱:具有双轴三级变速输出,其中一轴输出带正反转功能,顶部用透明有机玻璃防护。主要由箱体、齿轮、花键轴、间隔套、键、角接触轴承、深沟球轴承、卡簧、端盖、手动移动换档机构等组成,可完成多级变速箱的装配工艺实训。

    4.二维工作台:主要由滚珠丝杆、直线导轨、台面、垫块、轴承、支座、端盖等组成。台面采用铝合金材料,分上下(X轴、Y轴)两层,两轴动力由步进电机经步进控制器控制,实现工作台往返运行,工作台面装有行程开关,实现限位保护功能;能完成直线导轨、滚珠丝杆、二维工作台的装配工艺及精度检测实训。

    5.减速器:主要由直齿圆柱齿轮、角接触轴承、深沟球轴承、支架、轴、端盖、键、曲柄等组成。可完成减速器的装配工艺实训。

    6.间歇回转工作台:主要由四槽槽轮机构、蜗轮蜗杆、推力球轴承、角接触轴承、台面、支架等组成。由多级变速箱经链传动、齿轮传动、蜗轮蜗杆传动及四槽槽轮机构分度后,实现间歇回转功能;能完成蜗轮蜗杆、四槽槽轮、轴承等的装配与调整实训。

    7、牙嵌式离合器机构:主要由支架、轴承、两半离合器、操作杆等组成,工作时,利用操纵杆带动滑环使半离合器作轴向移动,实现分离和接合。可完成离合器机构的装配工艺实训。

    8.冲床机构:主要由曲轴、连杆、滑块、支架、轴承等组成,与间歇回转工作台配合,实现压料功能模拟。可完成冲床机构的装配工艺实训。

    9、送料机构:主要由曲柄、连杆、滑块、外方内圆支架、漏斗、空心圆筒料、滑道等组成,与减速器配合,通过曲柄旋转实现送料功能。可完成自动送料机构的装配工艺实训。

    10.动力源:配置步进电机控制器、步进电机、交流减速电机、调速器、电源控制箱等,为机械系统提供动力源。电源控制箱带有调速电机电源接口,步进控制器带有步进电机接口、行程开关接口。

    11.装调工具:主要有套装工具(34件)、台虎钳、划线平板、拉马、紫铜棒、冲击套筒、截链器、冲击扳手。套装工具由工具箱、内六角扳手、呆扳手、活动扳手、锉刀、丝锥、铰杠、划规、样冲、锤子、板牙、板牙架、螺丝刀、锯弓、尖嘴钳、老虎钳等组成。

    12.常用量具:主要由游标卡尺、万能游标量角器、宽度角尺、百分表、千分尺、塞尺、水平仪等组成;通过使用量具进行测量,使学生掌握常用量具的使用方法,掌握机械装配的检测方法等。

    三、基本配置

    1.系统装置配置要求

    机械装调技术综合实训装置配置表

    序号

    名称

    型号及规格

    数量

    备注

    1

    实训台

    实训台外形尺寸:1800mm×700mm×820mm;全钢结构,桌子下方带储存柜,柜子上方和右侧带4个抽屉;

    铸铁平板:1100mm×700mm×40mm;

    实木桌板:700mm×700mm×40mm。

    1台

    2

    电源控制箱

    设在台面下方,带滑动导轨,通电调试时拉出操作,控制箱包括单相漏电断路器、电源指示灯、操作说明、变频器等。

    1台

    3

    三相交流电机

    功率:370W;转速:1440rpm。

    1台

    4

    变频器

    适用电机:50~370W;

    调速范围:50~1440r/min。

    1个

    5

    带传动机构

    主要配置有:同步带2根、同步带轮4只、键、轴、轴承、支座、端盖、交流减速电机等。

    1套

    6

    链传动机构

    主要配置有:单排链1个、链轮2个、键、轴、轴承、支座、端盖等。

    1套

    7

    齿轮传动机构

    主要配置有:6个直齿圆柱齿轮、2个直齿圆锥齿轮、键、轴、轴承、支座、端盖等。

    1套

    8

    多级变速箱

    主要配置有:箱体(顶部为有机玻璃、可起到防护作用,又可直接观察箱体内的结构及运行情况)、齿轮(直齿圆柱齿轮6个、滑移齿轮2组)、轴承(7203AC角接触轴承6个、6203-2RZ深沟球轴承5个)、花键轴、间隔套、键、卡簧、端盖、手动换档机构等。

    1套

    9

    二维工作台

    主要配置有:双轴电机控制系统(人机对话LCD界面240*128)1台、步进电机(型号:86BYG350A)2台,滚珠丝杠及螺母2副(长度分别为506mm、356mm;公称直径 20mm;导程 5mm;右旋)、直线导轨4条和滑块6个(长度分460mm、280mm两种;宽度15mm)、工作台面(采用3块厚为20mm的铝合金)、轴承(7202AC角接触轴承4个、6202-2RZ深沟球轴承2个)、轴承座、端盖、垫块、限位开关4个等。

    1套

    10

    减速器

    主要配置有:直齿圆柱齿轮4个、轴承(7003AC角接触轴承4个、6003-2LS深沟球轴承4个)、支架、轴、端盖、键等。

    1套

    11

    间歇回转工作台

    主要配置有:四槽槽轮、工作台面、蜗轮、蜗杆、键、轴、轴承(51120推力球轴承1个、30203圆锥滚子轴承1个、7002AC角接触轴承8个)、支座、端盖等。

    1套

    12

    牙嵌式离合器

    主要配置有:支架、轴承、轴套、拨销、两半离合器(固定牙嵌、活动牙嵌)、拨档操作杆等组成。

    13

    送料机构

    主要配置有:曲柄、连杆、滑块、外方内圆支架、漏斗、空心圆筒料(4个)、滑道等组成。

    14

    冲床机构

    主要配置有:对开曲轴、连杆、滑块、铝合金支架、键、轴、轴承(7002AC角接触轴承2个)等。

    1套

    15

    配件

    使用说明书、备用螺丝若干、铜皮若干、调节手柄1个、防锈油2罐

    1套

    2.工具、量具配置要求

    序号

    名称

    型号及规格

    数量

    备注

    1

    内六角扳手

    9件套六角扳手

    1套

    套装工具

    2

    呆扳手

    10、12、14、17各1把

    4把

    套装工具

    3

    活动扳手

    8〞

    1把

    套装工具

    4

    整形锉

    6把

    套装工具

    5

    锉刀

    平锉、半圆锉、三角锉、圆锉各1个

    4个

    套装工具

    6

    板牙架、板牙

    M25(1〞);M6×1.0、M7×1.0、M8×1.25、M10×1.5、M12×1.75各1个

    1套

    套装工具

    7

    绞杠、丝锥

    M3~M12(1/16〞~1/2〞);M6×1、M7×1、M8×1.25、M10×1.5、M12×1.75各1个

    1套

    套装工具

    8

    划线工具

    划规(6〞、150mm)1个、划针1个

    1套

    套装工具

    9

    样冲

    1个

    套装工具

    10

    锤子

    木柄圆头锤、木柄钳工锤各1把

    2把

    套装工具

    11

    螺丝刀套装

    一字、十字大小各1个

    4把

    套装工具

    12

    锯弓

    可调式结构

    1把

    套装工具

    13

    尖嘴钳

    1把

    套装工具

    14

    钢丝钳

    180mm

    1把

    套装工具

    15

    三角套筒扳手

    8mm、9mm、10mm

    1把

    套装工具

    16

    钢丝刷

    1把

    套装工具

    17

    铁皮剪

    1把

    套装工具

    18

    角尺

    1把

    套装工具

    19

    直尺

    1把

    套装工具

    20

    吹塑工具箱

    1个

    套装工具

    21

    台虎钳

    150

    1个

    22

    划线平板

    300×300

    1块

    23

    紫铜棒

    1根

    24

    外卡簧钳

    1把

    25

    拉马

    1个

    26

    冲击套筒

    1套

    27

    截链器

    1把

    28

    刮刀

    1把

    29

    游标卡尺

    测量范围:0~150mm,分度值:0.02mm

    1把

    30

    百分表

    测量范围:0~10mm,带磁性表座

    1个

    31

    千分尺

    测量范围:0~25mm

    1把

    32

    游标万能角度尺

    测量范围:0~320º

    1把

    33

    塞尺

    测量范围:0.02~1.00mm

    1把

    34

    条式水平仪

    规格:ST150读数值:0.02mm/m

    1个

    四、实训项目

    项目一:钳工基本操作技能实训

    任务一 划线技能训练

    任务二 锉削技能训练

    任务三 锯削技能训练

    任务三 钻削技能训练

    任务四 攻、套螺纹技能训练

    任务五 刮削技能训练

    项目二:变速箱的装配与调整

    根据装配图及装配工艺要求,进行轴承、轴、键、滑移齿轮、箱体等的装配与调整。

    项目三:减速器的装配与调整

    根据装配图及装配工艺要求,完成减速器的装配与调整。

    项目四:冲床机构的装配与调整

    根据装配图及装配工艺要求,完成冲床机构的装配与调整。

    项目五:间歇回转工作台的装配与调整

    根据装配图及装配工艺要求,进行蜗轮蜗杆、四槽槽轮、轴承、支座等的装配与调整。

    项目六、二维工作台的装配与调整

    根据装配图要求,进行直线导轨、滚珠丝杠、轴承、支座等的装配与调整,步进电机快慢速调整实验、指令控制实验,限位实验。

    项目七、二维工作台的调速控制实验

    通过控制器实现步进电机快慢速调整实验、指令控制实验,限位实验。

    项目八、离合器的装配与调整

    根据装配图要求,进行离合器的活动端、固定端、操纵杆、支座等的装配与调整。

    项目九、送料机构的装配与调整

    根据装配图要求,进行曲柄、连杆、滑块、支座、滑道等的装配与调整。

    项目十、机械传动的安装与调整

    任务一 带传动机构的装配与调整

    任务二 链传动机构的装配与调整

    任务三 齿轮传动机构的装配与调整

    项目十一、机械系统运行与调整

    根据总装配图要求,将各单元组装成系统,按要求进行调整,达到预定功能。
