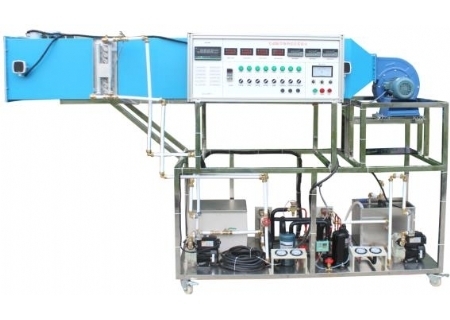

SHYL-KT21空调、制冷、换热综合实验台
一、概述
主要用途：空调、制冷、换热综合实验台集循环空调、直流空调、制冷压缩机性能、制冷热泵于一体，可进行空气的加热、加湿、冷却、干燥，蒸发器、冷凝器进行换相，并可测出各点温度、压力、风量及功率，计算出制冷量、功率、制冷系数、进行热平衡计算。
主要配置：12路巡检仪、K型热电偶、测试风洞；引风机、调节风门、制冷压缩机、板式换热器、储液罐、U型管、转子流量计、斜管微压计、膨胀阀、干燥过滤器、高低压控制器、干加热器、压力表、超声波加温器、水泵、水箱、数显表、膨胀阀、不锈钢移动式实验台等。
二、装置特点
1、安全保护齐全：设有电压型漏电保护、电流型漏电保护、过流保护、过载保护、接地保护，可对人身及设备进行有效保护
2、直观性好：装置直观展示了直流式空气调节系统的结构，风道采用有机玻璃面板，可清楚地看到空气循环系统的组成部件
三、技术性能
1、输入电源：单相三线 AC220V±10% 50Hz
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3、制冷剂：R22
4、装置容量：＜2.5kVA
5、重 量：200kg
6、外形尺寸：2600×800×1500mm
三、实验装置的基本配置及功能
1、控制台
采用双层亚光密纹喷塑结构，造型新颖。上层布置空气循环系统，可直观展示空气处理机组结构；正面设有电源控制及测量仪表功能板。底部装有四个带刹车的万向轮，便于移动和固定。
2、交流电源
单相三线220V交流电源供电，经漏电保护器，通过启、停开关控制总电源
3、测量仪表
(1)温度传感器4只，为了能够直观地读数，将各组温度信号取出另接表头显示
温度测量范围为：-40℃～+120℃ 湿度测量范围为：0%～100%
(2)真空压力表2只（精度2.5级）
量程分别为-0.1MPa～1.5MPa、-0.1MPa～3.5MPa和0～0.4MPa，分别实时测量制冷系统低压侧、高压侧、和蒸汽发生器的压力
4.控制仪表
(1)压力控制器1只
实时监测制冷系统低压侧压力、高压侧压力和蒸汽发生器压力，当高压高于设定值或低压低于设定值时，控制器发出控制信号切断压缩机电源
(2)风力调速器1只
用于控制轴流风机风速及运行状态
5.空气处理机组
空气处理机包括粗效过滤器、蒸汽喷管、表冷器、加热器（300W）和轴流风机（额定转速1450r/min、流量1000m3/h、全压35Pa、功率90W、噪声59dB）
6.风冷制冷机组
由1.5匹全封闭压缩机、风冷冷凝器、干燥过滤器、毛细管、表冷器和加液阀组成
7.加湿系统：由蒸汽系统由蒸汽发生器和蒸汽喷管组成
泵、水箱、数显表、膨胀阀、不锈钢移动式实验台等。
工作电压：220V 功率：2.3KW。
