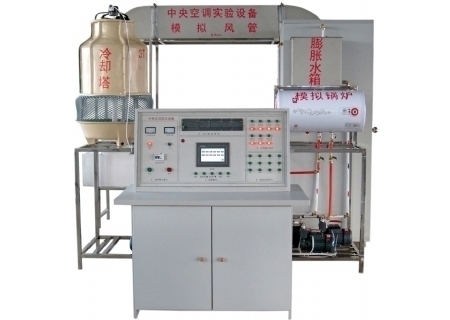

YLLYZ-136型 中央空调实训装置系统

YLLYZ-136型 中央空调实训装置系统
产品介绍

YLLYZ-136 型中央空调实训装置系统

    随着中央空调的普及与应用,中央空调在大型商场、宾馆、写字楼、商住楼等许多方面得到越来越广泛的应用。中央空高调的设计、管理、维修在现代生活中也越来越重要。为便于人们了解、学习中央空调的基本原理、基础知识,掌握其管理、维护及维修方法,本公司专业技术人员开发生产中央空调实验设备系列产品。

一、中央空调实验实训设备显著特点

1、采用全透明材料,模具一次成型,直观性强,有助于教学。

2、整体设计合理,外型美观、仿真、体积小。

3、制冷系统和制热系统均设有多级保护措施,确保设备运行安全可靠。

4、制冷系统采用全铜材料,效率好,使用寿命长。

5、功能全面,即可制冷又可制热,且具有模拟演示系统,及所有的故障设置。

6、具有微机通讯接口,便于远程控制实验设备的工作状态及采集项相关数据。

基于PLC可编程控制和触摸屏控制的中央空调实训实训系统

1. 对可编程控制器PLC进行高级编程及PLC的安装接线调试进行实训;

PLC可编程控制,触摸屏中央空调实训系统,中央空调实训装置2. 配套温度传感器和相应的A/D转换功能模块,可对整个中央空调的运行参数进行采集、实时监控等实训;

3. 组态技术应用实训:采用组态技术实现对中央空调运行进行动画显示,运行数据显示、实时监控、曲线分析、历史记录显示、报警、打印组态等功能;

4. 传感器及变送器安装和使用实训。

5. 模拟故障排除

网络控制实训

6.基于485现场总线的中央空调网络远程控制实训;

7.基于485现场总线实现对冷冻、冷却水系统的远程监控,实现水泵、阀门、流量的控制,各温度点参数的监视,并提供组态软件的安装文件,学生可通过组态软件对系统进行二次开发和设计。

8、触摸屏部分:采用7寸真色彩MCGS触摸屏,包含主控窗口、12路温度显示窗口、12路温度实时曲线图、系统设置窗口、故障设置窗口、调试窗口、帮助窗口、密码修改窗口,登陆键面。

9、触摸屏控制功能如下:

(1) 各关键点温度动态显示, 其中包括

  A、制热当前值     B、制冷当前值    C、锅炉进口         D、锅炉出口

E、冷却塔进口     F、冷却塔出口    G、冷凝器进口       H、冷凝器出口

I、蒸发器进口      J、蒸发器出口    K、模拟房间Ⅰ        L、模拟房间Ⅱ

(2) 温度设定及显示温度的设定可在18到30摄氏度之间进行任意设定。

(3) 压缩机的延时设定压缩机的开机延时可在5-20分钟之间任意设定

(4) 开关控制及指示中央空调各部分的工作与停止均可通过触摸屏进行控制,并且有开关显示, 便于   远程操作,设置开关如下:

A、冷却水泵     B、冷却风机    C、制冷水泵   D、压缩机 E、电磁阀ⅠF、电磁阀Ⅱ    G、制热水泵     H、制冷 I、制热    J、停机

(5) 故障设置如下:

   1、冷却水泵故障 2、冷却风机故障 3、制冷水泵故障 4、压缩机故障 5、电磁阀1故障 6、电磁阀2故障 7、制热水泵故障 8、传感器故障

10、PLC可编程控制器:采用CPU224主机模块、数字量扩展模块EM223,3套模拟量模块EM231及相关继电器,控制开关,指示灯,标准通信接口及配件。

11、组态软件:利用组态软件在上位机远程监控中央空调实时运行状态。

二、中央空调实验室设备各主要部件特点及工作原理

1、压缩机;系统采用全封闭活塞式压缩机,正常工作温度仅为0℃,安全可靠,结构紧凑,噪音低,密封信好,制冷剂为R22。

2、蒸发器:制冷系统采用透明水箱式蒸发器,易于观察,一目了然,蒸发器组浸入水中,制剂在管内蒸发,水在水泵的作用上在水箱内流动,以增强制冷效果。

3、冷凝器:制冷系统采用螺旋管式冷凝器,两条平行铜卷制而成,是具有两个螺旋通道的螺旋体,中间的螺旋体是冷却水通道,外部的螺旋体是高压制冷剂的通道。

4、喷淋式冷却塔:该设备的冷凝方式采用逆流式冷却塔,模具一次成形,全透明结构,吸风机装在塔的顶部,结构完全仿真、直观;冷却塔采用吸风式强迫通风,塔内填有填充物,以提高冷却效果;从冷凝器出来的温水由冷却水泵送入塔顶后,布水器的喷嘴旋转向下喷淋.

5、锅炉:锅炉是中央空调制热系统的核心元件,采用电热管使水与电完全隔离,具有超温保护,防干烧保护、超压保护,确保人机安全;采用进口聚氨发泡保温技术,保温性能好。

6、模拟房间:模拟房间用全透明有机玻璃制作,外形美观、小巧,占地面积少,结构紧凑;具有全透明结构,一目了然;房间装有盘管,盘管风机、温度控制调节仪。

7、温度控制:本设备实验台的面板上,装有温度控制显示仪,可控制温度的范围,且有巡回检测出各关键部位的温度。

8、模拟演示:该设备配有约500mm*300mm系统工作演示板一块,采用环氧敷铜板,四色(红、绿、兰、黄不同)、LED形象、逼真地显示冷、热管道的温度和工作状态。

9、温度控制检测仪:两相模拟房间分别装有数码显示的温度控制调节器,温度范围可自行设定;仪器可根据房间温度的设定具体情况自动调节温度,达到设定值。

10、高、低压保护装置:为安全起见,制冷系统装有高、低压保护继电器可保护压缩机及系统的正常运行。

11、水箱:为节约用水循环使用系统的水资源,通过加水箱来完成媒介水的加入、自动调节、过滤等任务;并装有自动加水系统,如果系统水资源缺乏,加水系统会自动启动补给。

12、中央控制部分:实验台总控制部分,可完成设备的制冷与制热的转换,以及在制冷状态或制热状态的关闭等任务。启动方式全部为微机方式,用微弱的开关信号来控制微处理器,驱动电路工作,从而延长设备的使用寿命。

三:中央空调故障、故障设置(所有故障应单独模拟)

(一)制冷故障


1.漏氟

2.氟太多

3.膨胀阀损坏

4.压缩机吸气口堵塞

5.系统冷却侧水泵不转

6.冷却塔风机不转

7.制冷水泵不转

8.压缩机过载保护器损坏

9.压缩机启动电容故障

10.电磁阀

11.室内侧漏水


(二)制热故障

制热水泵不转

电磁阀故障

四、中央空调实训装置系统主要配置:

1、制冷系统配置:

(1)2P 松下万宝空调压缩机器 1 台

(2)2P蒸发机器1个

(3)2P冷凝器1个

(4)蒸发器冷却水箱1个

(5)冷凝器冷却水箱1个

(6)高低压、压差控制器1个

(7)3/8制冷剂流动观察镜1个

(8)3/8手阀2个

(9)RF22NP5A热力膨胀阀1个

(10)3.5MPa抗震冷媒表高压压力表1个

(11)1.5MPa抗震冷媒表低压压力表1个

(12)1/4加液手阀1只

(13)水箱透明油机玻璃2块

(14)约900×1100mm主机机组机架1个

(15)冷却塔1个

(16)25WZ15-0.55制冷水泵550W带热保护2个

(17)25WZ12-0.37冷却水泵2个带热保护370W

(18)球阀4只控制制冷制热作用

(19)电磁阀交流220V2只控制房间,风管是否送冷温气

(20)热力膨胀阀1个

(21)900宽×900宽×1000高mm模拟房间1个

(22)350风机盘管1个

(23)风机盘管控制开关1个三档

(24)模拟风管1套,内裁面为35×34cm

(25)4×6冷凝器风管盘管1个

(26)180W风管送风机1个

(27)45W冷却塔风机1个

(28)风管风机控制开关1个

六、制热系统:

1、HP50、1500W模拟锅炉1个

2、25WZ15-0.55制热水泵1个

3、模拟房间、风管、水箱同制冷系统

七、中央空调系统演示木板1个

八、中央空调控制台1个

1、3.5Mpa抗震冷媒高压表1只

2、1.5MPa抗震冷媒低压表1只

3、30A电源总开关1只

4、交流220V电压表1只

5、直流30A电流表1只

6、数码温度显示器1套

7、温度选择轻确开关12只

8、制冷制热轻确开关4只

9、故障显示轻确开关7只

10、状态指示灯32只

11、铝塑板实验面板1块

12、实验台、实验桌1套

13、中央空调带微机接口1个

14、中央空调控制方法,即可通过实验台控制,又可通过电脑控制。

五、中央空调实验设备主要技术参数

项目

主要技术参数

制冷

制热

电源

~50Hz 220V

额定功率

2900W

2300W

额定电流

14.0A

11.0A

制冷剂

R22 5Kg

外形尺寸(约)

350×220×280(cm)

冷却水泵

2.5m3/h扬程>15米

制冷水泵

1.8m3/h扬程>15米

制热水泵

1.8m3/h 扬程>15 米

模拟锅炉

1800W 8.5A

风机盘管

3500m3/h

冷热风管

排热量 1.6KV ;排热面积 8.5m2

送风机

2100m3/h
