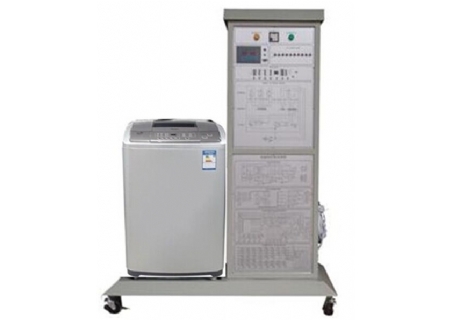

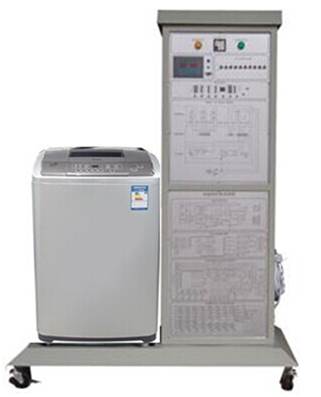

SHYLXJ-1波轮式洗衣机维修技能实训考核装置
一、波轮式洗衣机维修技能实训考核装置 系统特点
1.配套性
本实训装置采用电气控制与实物分离设计，能清晰展示电气部分与执行机构的关系，电气控制采用微处理器集成电路，对象为机械实体结构，并能够方便准确测试到内部电压、电流等参数，各实训部件之间连接专用导线配套齐全，配套部件的性能、规格等均密切结合实训的需要能满足各类学校的相应课程的实训教学目标，深入理解机器的工作原理。
2.实用性
本装置具有实训考核功能，根据技能鉴定要求，教师可以很方便的设置隐蔽故障，学生能够更多的接触到典型的洗衣机故障，进行排故训练，提高学生的排故能力，完成学生对认知、安装、调试、维修等多种技能的实训；并能进行考核及记录误排次数，对学生进行更公正的评定。
3.综合性
实训内容丰富，工作原理清晰明确，使学生能够尽可能多的接触和掌握波轮式洗衣机工作方式，提升学生的综合能力和应变能力。
二、波轮式洗衣机维修技能实训考核装置技术性能
1.输入电源：单相三线～220V±10% 50Hz
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3.整机容量：＜300VA
4.安全保护：动作电流≤30mA、动作时间≤0.1s
5.外形尺寸：170cm×93cm×135.5cm
三、波轮式洗衣机维修技能实训考核装置系统组成
本装置由波轮洗衣机实物、电气控制板、实训考核系统和实验台组成。
1.波轮洗衣机实物：采用流行波轮实体设计，包括进排水系统，电动机及机械传动系统，支承机洗涤、脱水机构；
2.电气控制板：波轮洗衣机的电气控制系统，包括水位检测、电磁阀控制电路、电机控制、电动程控器、自动控制处理器等单元；
3.实训考核系统：故障设置机构采用隐蔽式设计，学生可根据故障现象通过排故单元排除故障，考核时间及过程可实现完全记录和监控；
4.实训控制柜：整体采用立体柜式结构，并设有四个带刹车万向轮，便于移动和固定，利于实训室布局。柜体为防水、防火、耐磨铝合金材料，结构坚固，造型美观大方。同时可以把实物和控制板紧密结合在一起，便于学生操作。
四、实训内容
1.全自动洗衣机常用元器件、传感器及控制芯片的认识和检测
2.全自动洗衣机机械结构的认识及拆装
3.进水、排水常见故障的检测和排除
4.洗涤、脱水常见故障的检测和排除
5.全自动洗衣机程控器的检测
6.电机及电机控制故障的检测和排除
7.机械传动系统的常见故障及检修
8.加热烘干系统常见故障的检测和排除
9.集成控制电路检测和故障分析排除
10.漏电安全防护报警系统故障分析和排除
SHYLDCL-1电磁炉维修技能实训考核装置
一、系统特点
1.配套性
本实训装置采用电气控制与实物分离设计，能清晰展示电气部分与执行机构的关系，电气控制采用微处理器集成电路，对象为机械实体结构，并能够方便准确测试到相关的电压、电流等参数，各实训部件之间连接专用导线配套齐全，配套部件的性能、规格等均密切结合实训的需要能满足各类学校的相应课程的实训教学。
2.实用性
本装置具有实训考核功能，根据技能鉴定要求，教师可以很方便的设置隐蔽故障，学生能够更多的接触到典型的电磁炉故障，进行排故训练，提高学生的排故能力，完成学生对认知、安装、调试、维修等多种技能的实训；并能进行考核及记录误排次数，对学生进行更公正的评定。
3.综合性
实训内容丰富，工作原理清晰明确，使学生能够尽可能多的接触和掌握电磁炉的工作方式，提升学生的综合能力和维修技能。
二、技术性能
1.输入电源：单相三线～220V±10% 50Hz
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3.整机容量：＜3kVA
4.安全保护：动作电流≤30mA、动作时间≤0.1s
三、系统组成
本装置由电磁炉实物、电气控制板、实训考核系统和实训柜组成。
1.电磁炉实物：采用流行的BOKING新一代超微晶面板设计；
2.电气控制面板：电磁炉的电气控制系统，包括振荡电路、IGBT激励电路、 PWM脉宽调控电路、同步电路、VAC检测电路、电流检测电路、VCE检测电路、浪涌电压监测电路、过零检测 、锅底温度监测电路、IGBT温度监测电路；
3.实训考核系统：故障设计机构采用隐蔽式设计，学生可根据故障现象通过排故单元排除故障，考核时间及过程可实现完全记录和监控；
4.实训柜：整体采用立体柜式结构，并设有四个带刹车万向轮，便于移动和固定。柜体为防水、防火、耐磨铝合金材料，结构坚固。同时可以把实物和控制板结合起来，便于学生操作。
四、实训项目
1.电磁炉常用元器件、传感器及控制芯片的认识和检测
2.电磁炉结构的认识及拆装
3.振荡电路常见故障的检测与故障排除
4.IGBT激励电路故障的检测与故障排除
5.PWM脉宽调控电路故障的检测与故障排除
6.同步电路故障的检测与故障排除
7.VAC检测电路的检测与故障排除
8.电流检测电路的检测与故障排除
9.VCE检测电路的检测与故障排除
10.浪涌电压监测电路的检测与故障排除
11.过零检测电路的检测与故障排除
12.锅底温度监测电路的检测与故障排除
13.IGBT温度监测电路检测与故障排除

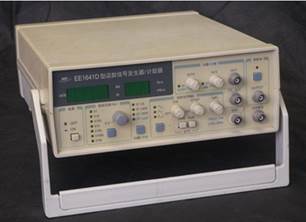

函数信号发生器
主要技术指标
|
输出频率 |
0.2Hz-2MHz |
|
输出功率 |
≥4W(15Hz-40khz) |
|
输出幅度 |
10Vp-p(50Ω负载）20Vp-p(1MΩ负载） 可输出正弦波、三角波、方波等七种波形 中心电位、占空比可调，可输出单脉冲 |
|
方波边沿 |
≤100ns |
|
正弦波失真 |
≤2% |
|
输出阻抗 |
50Ω（函数）、600Ω（TTL同步输出） |
|
输出信号衰减 |
0dB/20dB/40dB/(20+40)dB |
|
频率计测频范围 |
0.2Hz-20MHz |
特 点
·采用大规模集成电路
·可同时显示输出幅度（3位LED）和输出频率（5位LED)
·可作频率计使用（20M，等精度）
·多种输出方式（点频、调频、内外扫频）
·具有全功能输出保护
·SMT贴装工艺，小型化结构设计
·高可靠性MTBF≤10000小时
·具有直流电平调节功能
·采用电子开关
·可输出单脉冲
·过流、过热、短路自动保护
·可实现手动输出电平跳变
·体积和重量：232×280×85(mm)
·3Kg片机控制
高频信号发生器
[ 产品介绍 ]
RSG-17 100 kHz～150 MHz 高频信号发生器
概述
TSG-17型高频信号发生器能满足生产线,业余爱好者及维修等多方面的的频率需求,操作者通过可调的内置调制频率便可准确的判断出所选频段.
基本特性
频率范围
A段:100 kHz～300 kHz
B段:300 kHz～1000 kHz
C段:1 MHz～3.2 MHz
D段: 3 MHz～10 MHz
E段: 10 MHz～35 MHz
F段:35 MHz～150 MHz (三次谐波可达到450 MHz )
频率准确度:±5%
输出电平:空载时约100 mV
输出电平范围: 0 V～100 mV
调制
1、内部:调幅约0～30%可调节
2、频率范围:150 Hz～1.5 kHz
3、外部:50Hz～20 kHz , 1 V峰值
低频输出: 150 Hz～1.5 kHz ,约3 V , 1000阻挡
电源: AC 110 V / 220 V (50 / 60Hz) , 8 W

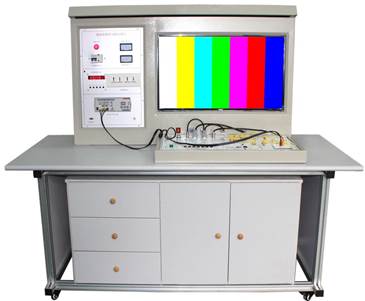

SHYL-94G液晶数字彩电实训装置
本实训装置也适合技工学校、职业培训学校、职教中心、鉴定站/所的家电类专业及家电维修工中音视频类维修实操，以及中级、高级工的技能鉴定考核。实训台包括实训控制屏（交直流电源、彩色信号发生器、智能考核接口）、液晶显示屏和实训组件（液晶电视模块、、智能实训考核系统）。液晶显示屏：32寸，对比度：600：1，亮度：500cd/m2,反应时间＜16ms。液晶电视模块包括智能故障转换接口、开关稳压电路、逆变器背光驱动电路、遥控及本机键盘控制、视频信号处理、音频输出、AD模数转换、内置故障设置系统，可由电脑随机设置故障点。智能实训考核系统配智能考核软件和智能答题器，学生可以通过答题器与教师电脑进行数据交换，可以对学生考核情况进行统计分析。配备实训指导书。
二、技术性能
1.输入电源：单相三线制AC220V±10% 50HZ
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%（25℃）
3.整机容量：＜300VA
4.安全保护：动作电流≤30mA、动作时间≤0.1s
5.外形尺寸：170cm×93cm×135.5cm
三、系统组成
1.本装置由实训控制屏、实训桌、液晶显示器和实训组件四部分组成
（一）实训控制屏（铁质双层亚光密纹喷塑结构，铝塑面板）
2.交流电源（均带有过流保护）
输出电源：市电不隔离输出 220V 50HZ
隔离变压器输出 220V 50HZ
14.5V 50HZ
3.直流电源：±16V/+12V
4.彩色信号发生器
（1）输出信号频率范围：第12频道
（2）电视信号形式：分为圆、点、格、黑白格、彩色、单色等16种形式，可通过按键直接选择
（3）输出信号：有视频、伴音（中频6.5M）、射频输出接口）
（4）信号制式：PAL-D/K
5.智能考核接口单元：答题器接口、PC机串行接口、彩电模块接口
（二）液晶显示器：32寸 对比度： 600：1，亮度：500cd/m2, 反应时间：＜16ms
（三）实训组件
本装置由液晶彩电模块、DVD视盘机、智能实训考核系统组成。
1.液晶彩电实训模块
智能故障转换接口单元、开关稳压电路单元、逆变器背光驱动电路单元、遥控及本机键盘控制单元、视频信号处理单元、音频输出单元、AD模数转换单元、内置设故排故系统（可由电脑随机故障点）
2.智能实训考核系统
1、计算机可以监控1-126台家用电器智能考核台
2、已设置20多个故障点。
3、具有发卷功能
4、具有收卷功能
5、具有单台和全部实验台清零功能
6、具有自动检测各家用电器考核台的通讯联机情况
7、可以生成学生个人成绩单
8、可以对学生考核情况进行统计、分析
9、设有进入系统密码，进入系统后能够修改密码
10、具有打印功能
11、具有答题次数限制功能
12、学生台配智能答题器，学生可以通过答题器与都师进行数据交换
（四）实训桌：整体结构采用铝合金框架落地台式，并设有四个万向轮和四个固定调节机构，便于移动和固定，利于实验室布局。桌面为防水、防火、耐麿高密度板、结构坚固，造型美观大方。设有抽屉和柜门，用于放置工具和资料等。
四、实训项目
1. 无光栅
2. 有声音，无图像
3. 按键无效
4. 遥控无效1
5. 无光栅,无声音
6. 右声道无声音
7. 右声道无声音
8. 右声道无声音
9. 遥控无效2
10.有光栅、无图像、无伴音
