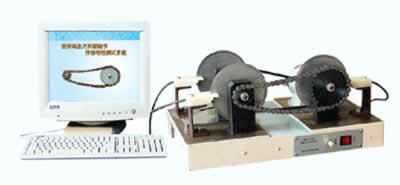

SHYL-JD366 链条、万向节传动实验台

SHYL-JD366 链条、万向节传动实验台
产品介绍

SHYL-JD366 链条、万向节传动实验台

(一)链条、万向节传动实验台简介:

实验系统采用直流电机为驱动源,采用高集成度的单片机测试系统对其进行实时控制,可通过数码管进行实时数据显示,结合计算机强大的数据处理分析系统可进行智能调速、数据分析和处理,并可打印和保存实验过程中的数据。

实验台可做链条及单万向节传动不均匀率测试实验。

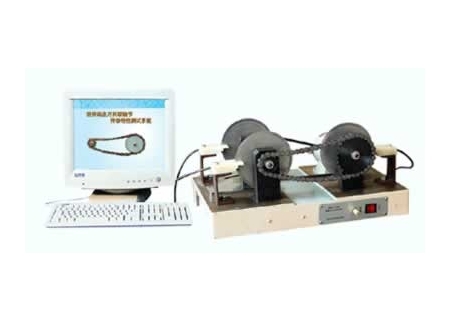

链条、万向节传动实验台

(二)链条、万向节传动实验台主要技术参数:

1、电机额定功率:100W

2、电机转速:0~2000r/min

3、万向节传动角调节范围:30度

4、链轮齿数:Z1=12 Z2=26

5、节 距:T1=127 T2=254(双节距)

6、电 源:220V交流/50HZ

7、重 量: 30kg

8、外形尺寸:530X340X250(mm)

(三)链条、万向节传动实验台主要实验功能:

使用本测试系统,可以方便地得到以下结果:

1、主动链轮和被动链轮的转速曲线 N-θ,大转速 Nmax、小转速Nmin、回转不均匀系数ε。

2、万向联轴节在正置状态下测得的转速变化曲线 N-θ,及Nmax、Nmin、ε值。

3、万向联轴节在偏置(0-30°可调)情况下测得的转速变化曲线 N-θ,Nmax、Nmin、ε值。
