SHYL-JD373 机械传动创新组合及综合参数测试分析实验台

SHYL-JD373 机械传动创新组合及综合参数测试分析实验台
产品介绍

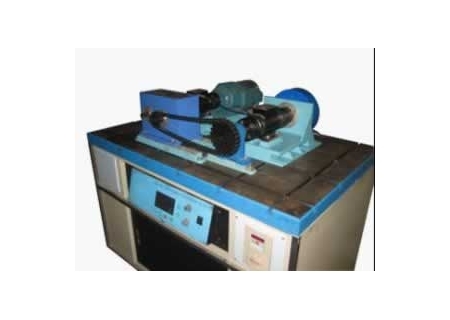

SHYL-JD373 机械传动创新组合及综合参数测试分析实验台

(一)实验台简介:

SHYL-JD373 机械传动创新组合及综合参数测试分析实验台是目前国内机电仪一体化实验设备中技术先进、系统稳定性好、测试精度高(可达到0.1%FS)的一种新型机械设计实验设备,着眼于培养学生创新和动手能力及工程实践能力,也可用于科研实验。实验台电控操作面采用了国内外流行现金的超高亮、宽视角液晶显示屏(240X128点阵),全中文显示、清晰、直观,是各高校首选的实验设备

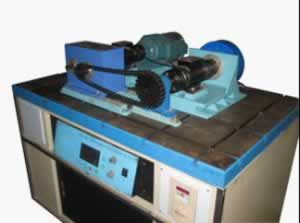

机械传动创新组合及综合参数测试分析实验台

(二)实验台性能特点:

1、实验台采用模块化结构,配备了齐全的传动零部件库;

2、工作平台采用铸铁件,厚50mm,经过刨、铣、磨、精铲,平整美观。

3、实验台采用新型全数字智能扭矩传感器,可直接测静态和低转速扭矩而无需工控机等额外的辅助设备。

4、无需使用三相电源,安装使用方便

(三)实验台主要技术参数:

交流变频电机功率:220V,0.75KW;同步转速1500r/min;

磁粉制动器加载范围:0-50N.m

变频控制器:功率0.75KW,调速范围:0-1650r/min,调速精度0. 1%

扭矩传感器:额定转矩10N.m;转速范围0~4000r/min;

扭矩传感器:额定转矩50N.m;转速范围0~4000r/min;

外形尺寸:1100×750×750mm

重量:420kg

(四)实验台主要实验内容:

1、拼装10中常见机械系统传动组合方案;

2、自动测试出机械传动性能参数,如转速n(r/min),扭矩M(N.m)、功率N(Kw)、传动比I、效率(η),并对测试结果进行分析、处理。

3、通过测试常见机械传动组成的不同传动系统(如带传动、链传动、齿轮传动、摆线针轮传动、蜗杆传动等)的参数曲线,掌握机械传动合理优化布置的基本要求;

4、认识实验台的工作原理,掌握计算机辅助实验的新方法。
