铝合金减速器拆装模型
一、 功能
减速器系列指原动机与工作机之单独立的闭式传动装置，用来降低转速和相应地增大转矩。本系列减速器专供学校开设“减速器拆装实验”用,实验目的在于让学生了解减速器的基本结构，减速器的装配技术要求，为正确选用减速器类型和设计减速器装配图提供技术支持。
二、性能规格
1. 减速器的结构尺寸适合学生折装实验用,重量仅为10~40kg;
2. 减速器为全铝制模型，可拆装；
3. 减速器参考标准减速器进行人性化设计,外观美观大方;

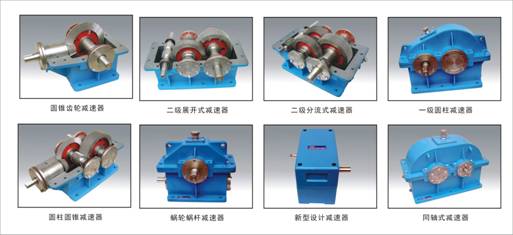

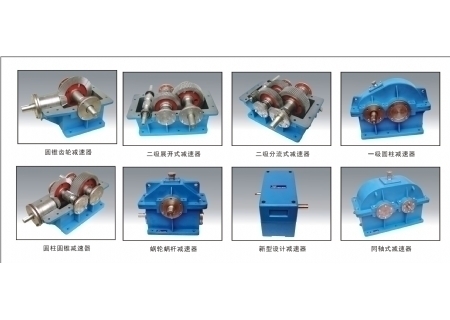

减速器系列模型（均可测绘铝制）
|
序号 |
型号 |
名 称 |
参考尺寸 |
数量 |
单价 （元） |
备 注 |
|
1 |
SHYL-JSQ01型 |
一级圆柱齿轮减速器（1） |
230×200×170 |
1 |
1360 |
均可测绘铝制 |
|
2 |
SHYL-JSQ02型 |
一级圆柱齿轮减速器（2） |
200×190×160 |
1 |
1160 |
均可测绘铝制 |
|
3 |
SHYL-JSQ03型 |
新型单级圆柱齿轮减速器 |
230×220×105 |
1 |
1420 |
均可测绘铝制 |
|
4 |
SHYL-JSQ04型 |
一级圆柱斜齿轮减速器 |
200×230×170 |
1 |
1360 |
均可测绘铝制 |
|
5 |
SHYL-JSQ05型 |
一级圆柱人字齿轮减速器 |
200×230×170 |
1 |
1460 |
均可测绘铝制 |
|
6 |
SHYL-JSQ06型 |
单级圆锥齿轮减速器 |
230×180×250 |
1 |
1860 |
均可测绘铝制 |
|
7 |
SHYL-JSQ07型 |
展开式两级圆柱减速器 |
285×250×180 |
1 |
2060 |
均可测绘铝制 |
|
8 |
SHYL-JSQ08型 |
分流式两级圆柱减速器 |
300×260×185 |
1 |
2080 |
均可测绘铝制 |
|
9 |
SHYL-JSQ09型 |
展开式两级圆柱斜减速器 |
350×180×250 |
1 |
2080 |
均可测绘铝制 |
|
10 |
SHYL-JSQ010型 |
分流式两级斜齿轮减速器 |
300×260×185 |
1 |
2260 |
均可测绘铝制 |
|
11 |
SHYL-JSQ011型 |
同轴线式两级减速器 |
280×260×188 |
1 |
2260 |
均可测绘铝制 |
|
12 |
SHYL-JSQ012型 |
两级圆柱圆锥齿轮减速器 |
300×230×180 |
1 |
2260 |
均可测绘铝制 |
|
13 |
SHYL-JSQ013型 |
两级同轴分流式减速器 |
350×180×260 |
1 |
4200 |
均可测绘铝制 |
|
14 |
SHYL-JSQ014型 |
中心驱动式齿轮减速器 |
210×300×260 |
1 |
2260 |
均可测绘铝制 |
|
15 |
SHYL-JSQ015型 |
两级蜗轮蜗杆减速器 |
300×280×300 |
1 |
2260 |
均可测绘铝制 |
|
16 |
SHYL-JSQ016型 |
蜗杆上置式减速器 |
280×210×250 |
1 |
1860 |
均可测绘铝制 |
|
17 |
SHYL-JSQ017型 |
蜗杆下置式减速器 |
280×210×250 |
1 |
1940 |
均可测绘铝制 |
|
18 |
SHYL-JSQ018型 |
蜗杆旁置式减速器 |
280×240×200 |
1 |
1940 |
均可测绘铝制 |
|
19 |
SHYL-JSQ019型 |
圆柱齿轮锥齿轮蜗杆组合减速器 |
450×250×520 |
1 |
3700 |
均可测绘铝制 |
|
20 |
SHYL-JSQ020型 |
两级自动送料齿轮箱 |
180×160×200 |
1 |
2200 |
均可测绘铝制 |
|
21 |
SHYL-JSQ021型 |
齿轮蜗杆减速器 |
300×340×180 |
1 |
2700 |
均可测绘铝制 |
|
22 |
SHYL-JSQ022型 |
组合齿轮变速器 |
320×310×185 |
1 |
4400 |
均可测绘铝制 |
|
23 |
SHYL-JSQ023型 |
一齿差行星齿轮减速器 |
250×160×280 |
1 |
3960 |
均可测绘铝制 |
|
24 |
SHYL-JSQ024型 |
谐波齿轮减速器原理 |
250×160×250 |
1 |
4360 |
均可测绘铝制 |
|
25 |
SHYL-JSQ025型 |
摆伐针轮减速器原理 |
250×160×250 |
1 |
3600 |
均可测绘铝制 |
|
26 |
SHYL-JSQ026型 |
三级圆柱圆锥减速器 |
500×260×280 |
1 |
5300 |
均可测绘铝制 |
|
27 |
SHYL-JSQ027型 |
三级圆柱齿轮减速器 |
500×260×280 |
1 |
5100 |
均可测绘铝制 |
|
28 |
SHYL-JSQ028型 |
三级分流式减速器 |
500×300×280 |
1 |
5700 |
均可测绘铝制 |
|
29 |
SHYL-JSQ029型 |
四环减速器 |
550×330×240 |
1 |
7500 |
均可测绘铝制 |
|
30 |
SHYL-JSQ030型 |
上下轴布置式减速器 |
550×330×240 |
1 |
6800 |
均可测绘铝制 |
