YLMAT-10煤矿安全监测监控作业实操模拟装置

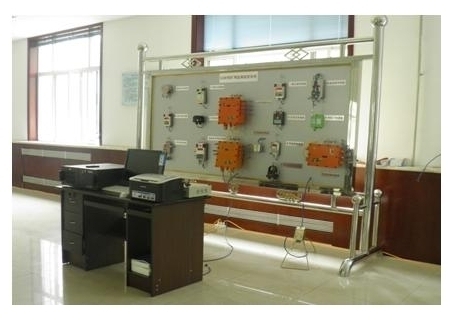

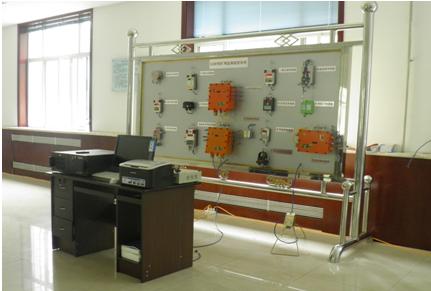

一、煤矿安全监测监控作业实操模拟装置 概述
根据煤矿安全实际操作规程，我厂采用设备真实先进，性能可靠的瓦斯监测监控系统。通过本设备安装可直观模拟井下瓦斯监控，提高煤矿安全监测监控作业人员对井下瓦斯监控的安装，使用，维护及校验实操能力。再通过故障判断、分析处理提高业务技能。
二、煤矿安全监测监控作业实操模拟装置 构成
成套监测监控系统及设备：
设备包括：系统软件、监控主机、数据传输接口，监测分站、主显示器，传感器、传输线路、打印机、USP后备电源，矿用传感器校验装置。
三、煤矿安全监测监控作业实操模拟装置 功能
1. 煤矿井下真实的监测监控系统，可以监测瓦斯浓度、风速、温度、负压及各种有害气体浓度；也可监测风门状态，风筒风量，机电设备开停，馈电的各种运行参数，经过长距离传输、放大；可以远距离的观测、自动控制、贮存和打印。与井下设备差异就是监测点少、传输距离短。
2.可通过矿用传感器校验装置对煤矿井下传感器进行调试、校验，维修，保证其安全运行的作业及对传感器的校验，维修的实际操作。
四、软件操作说明
1、打开电脑→双击桌面KJ307监控系统→打开登陆界面输入用户为123。密码为：123。
2、通过通讯设置”→“打开串口”，打开“串口控制”，选择好串口号，如COM1，然后单击“ ”，这样就打开通讯端口。
3、打开分站操作→单击开始轮询。
4、系统运行正常→注意监控的实时数据和传感器的标效。
五、硬件操作说明
1.打开分站→分站拱电为380V、660V，
2.BUS+和BUS-为分站传输接口的连接端子。
3.+21V和GND-为电源正负，为传感器供电端子。
4.CH1→CH8为接收传感器频率200-1000HZ的信号端子。
5.DD1→DD5为断电控制端子。
6.常开1、公共1、常闭1是断电控制端口、可接380V、127V、36V的断电接点。这是第一个继电器。
7.常开2、公共2、常闭2是断电控制端口、可接660V、380V、127V的断电接点。这是第二个继电器。
六、系统正常运行，每天打印报表。
规格：2500mm×1500mm×2300mm
