YLDLX-15型高电压技术实训装置

YLDLX-15型高电压技术实训装置
产品介绍

YLDLX-15型高电压技术实训装置

一、高电压技术实训装置 概 述

 “高电压技术实训装置”针对职业院校“高电压技术”、“电气试验”等课程的实训内容,综合考虑劳动和社会保障部国家职业技能鉴定指导中心的“电气试验工”和配套培训教材内容,紧密结合电力工业现场的实际应用和发展趋势而研制的专业型实验设备。高电压技术实训装置可以作为职业院校电力类专业的实训设备,也可作为电力行业电气试验工人的职业技能培训和考核设备

二、高电压技术实训装置 特 点

 1.现场感强:实训项目所需的测试仪器完全采用电力工业现场电气试验的工业主流产品,试验对象同样采用电力现场常用高、低压电气设备。

 2.针对性强:实训项目的设置及实施方式完全符合现场高压电气试验的主要工作内容和工作流程。

 3.性价比高:由于装置提供的测试设备具有很强的通用性,用户不仅可以根据自身实际情况选择实训项目,还可自行购置试验对象而不会对实训项目造成影响,从而在降低成本的同时使设备利用率得到提高。

三、额定参数

 1.额定电压:三相五线~380V±10% 50Hz

 2.工作环境:环境温度0℃~40℃ 相对湿度<85%(25℃)海拔<4000m

 3.额定容量:<8.0kVA

 4.实训场地特殊要求: (1)强烈建议高压实训场地设在一楼,并使用单独场地 (2)实训场地电源容量根据设备套数而定,单套设备要求实验室单相容量不小于10kVA

 (3)实验场地室需设置专用接地线

 (4)实训场地需设置安全围栏(非金属材料),设置安全警示标牌。安全围栏外试验操作台前以及有学生站立的位置必须铺设绝缘橡胶垫

四、系统配置

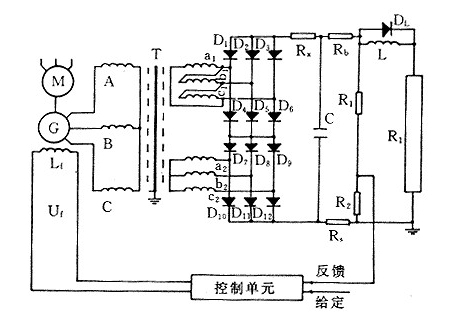

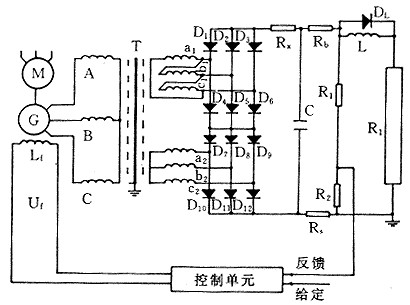

 1.试验设备 (1)交直流试验变压器(含操作台)额定容量:6kVA 输入电压:AC220V 输入电流:30A 输出电压:AC50kV,DC70kV 输出电流:100mA 阻抗电压:<10% 空载电流:<4% 变比:250 测量变比:500 联接组别:I,I0 测量精度:1.5级冷却方式:油浸式附件:水阻、放电棒、高压滤波电容

 (2)直流微安(毫安)表仪表采用了完善的屏蔽措施和抗干扰电路,在高压下也能进行可靠测量,另设过流、过压保护电路,以确保仪表不受冲击损伤。适用于高压电气试验中泄漏电流和电导电流的测量。参数如下:测量范围:(0~2000)μA、(0~20)mA 分辨率:1μA、0.01mA 精度:0.5级

 (3)放电保护球隙该产品是高压试验必不可少的设备,可用于球隙放电和过电压保护。用于高压试验,过电压保护和高压精确测量,结构简单、体积小、重量轻、便于携带。

 (4)交直流分压器用于工频交流和直流高电压的测量,该装置采用阻容式分压原理,具有使用方便、显示直观、测量精度高等优点。可代替高压静电电压表。参数如下:测量精度:1% 量程范围:AC:50、100、150、200、300(kV) DC:70、140、210、280、424(kV)分压比: 1000:1

 (5)绝缘油介电强度测试仪在传统试油机的基础上,结合了电子测控技术开发的新产品,仪器结构简单紧凑,操作使用方便,抗干扰性能强,是新一代绝缘油击穿电压和介电强度测量的理想产品。参数如下:输入电压:AC220V±10%,50Hz±2.5Hz 输出电压:0~60kV 电压测量精度:2% 击穿电压显示分辨率:0.01kV 升压速度:(2000±200)V/s 适用环境:温度0℃~40℃,相对湿度≤75% (6)绝缘电阻测试仪环境温度:0℃~+45℃,相对湿度:≤85%RH 电压等级: DC500V、DC1000V、DC2000V、DC2500V 测量范围:5MΩ~100GΩ 相对误差:±10% Ø

(7)接地电阻测量仪适于测量各种接地装置的接地电阻和地电压,还可测量土壤电阻率及低阻导体电阻值。基本参数如下:接地电阻测量(适于土壤电阻率、导体电阻值的测量)测量范围:0.00-19.99Ω;20.0-199.9Ω;200-1999Ω Ø基本误差:≤±(5%+2d)地电压引入的测量误差:≤±2% AC 50HZ ≤5V 电压极辅助接地电阻RP和电流极辅助接地电阻RC引入的测量误差:≤±2%  地电压测量测量范围:0.00-19.99V 准确度:≤±(5%+2d)

 (8)抗干扰介质损耗仪介质损耗仪是发电厂、变电站等现场测量绝缘材料、绝缘套管、电力电缆、电容器、互感器、变压器等各种高压电力设备介质损耗角正切(tgδ)和电容值(Cx)的高精度仪器。能保证在强电场干扰下准确测量,仪器使用中文菜单,操作简单、使用方便。与西林电容电桥相比,具有操作简单、自动测量、读数直观、无需换算、精度高、抗干扰能力强等优点。基本参数如下:输入电压:AC220V±10%,50Hz±2.5Hz 输出电压:0.5kV~10kV,每档增加500V,共计10档容量:1000VA 分辨率:tgδ 0.01% Cx 1pF 准确度: tgδ±(读数×1%+0.08%) Cx±(读数×1.5%+5pF) 测量范围:0.1%<tgδ<50% 3pF<Cx<60000pF,10kV时Cx<30000pF,5kV时Cx<60000pF 2.试验对象(此项用户必配外设,出厂标准配置中不含)试验对象包括电力变压器、互感器、各种绝缘材料、高压绝缘子、电容器、绝缘油等材料。由于试验对象的选择种类很多,故此项内容适合用户根据自身实际需求自行购买或由本公司代购。

五、实训项目

 1. 固体绝缘材料绝缘强度试验

 2. 变压器绝缘油试验

 3. 空气在直流电场中的放电

 4. 空气在工频电场的放电

 5. 沿面放电

 6. 绝缘子串电压分布测量

 7. 绝缘电阻测量

 8. 直流泄漏和耐压试验

 9. 接地电阻测量

 10. 介质损耗角测试
