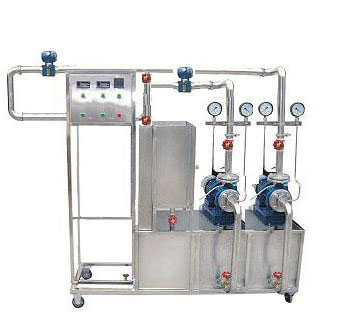

离心泵（切削）综合实验装置

详细介绍:

 离心泵（切削）综合实验装置       型号：YL -LXB/Z-III

 功能：

 1、适合于工程流体力学（水力学）教学实验。

 2、了解离心泵的结构、特性及操作；熟悉离心泵的工作原理。

 3、掌握离心泵主要参数的测定方法，测量一定转速下的离心泵特性曲线。

 4、泵串、并联实验。

 5、泵汽蚀实验。

 主要配置：

 离心泵（切削）、蓄水箱、转子流量计、压力表、压差计、功率表、实验管道、阀门、自循环装置、不锈钢框架。

 技术参数：

 1、蓄水箱：约70L，不锈钢材质，当停止供水开启灌泵阀时，可使泵运行时出现汽蚀现象。

 2、离心泵采用卧式离心泵。

 3、压力表采用Y-100型量程为0-0.6Mpa，真空表采用Y-100型量程为-0.1 - 0Mpa。

 4、转子流量计流量：0～12 m3/h。

 5、运行环境：温度0-400C，相对湿度：≤90%RH，电源：220V/50Hz，可连续操作

 6、实验所用的流体—水为全循环设计。

 7、电控箱，装有开关指示灯、功率表，对其中泵的功率进行显示。

 8、实验台架为精致不锈钢；装置结构紧凑，外形美观，流程简单,操作方便。

 9、外形尺寸：2200×650×1600mm。
