高压电工作业实操实训设备

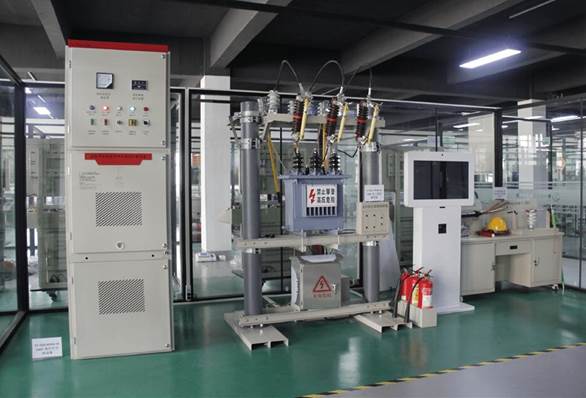

SHYL-TDG03高压电工作业实操实训设备

一、模拟开关柜及科目考试
高压电工作业实操综合考核系统采用低压模拟高压的方式在完全真实的实物之上作业考试,既解决了现实中无法提供足够的场所、设备、考题等一系列问题,又保障了整个考试过程...设备占地面积不超过5平方米，科目一、科目二、科目三、科目四都在一个工位里完成考试、不能拆分包括灭火科目；

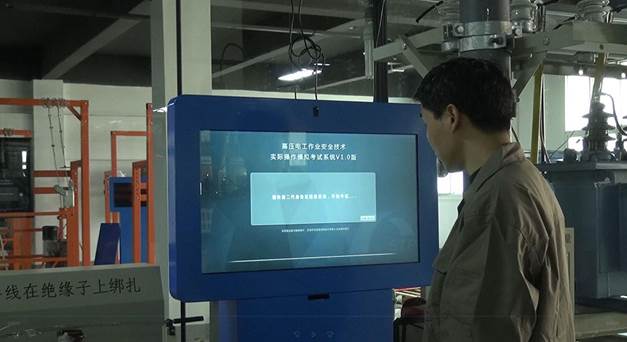

SHYL-TDG03高压电工作业实操实训设备具备考生识别功能，支持身份证识别和手动输入身份证号登录




设备实操模块满足以下考题的操作环境

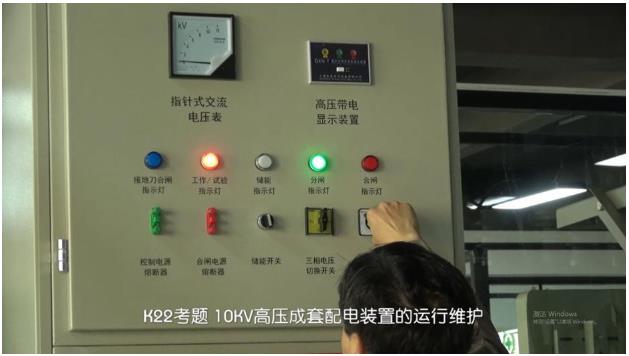

K22考题 10KV高压成套配电装置的运行维护；

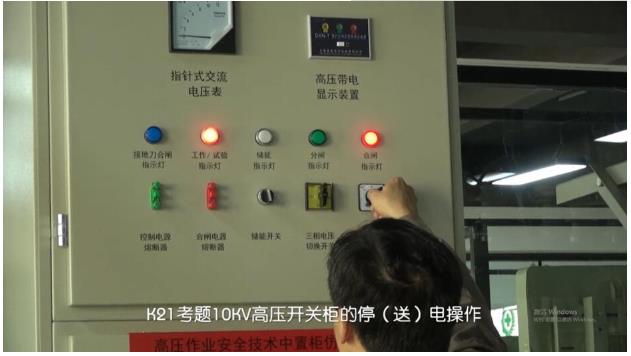

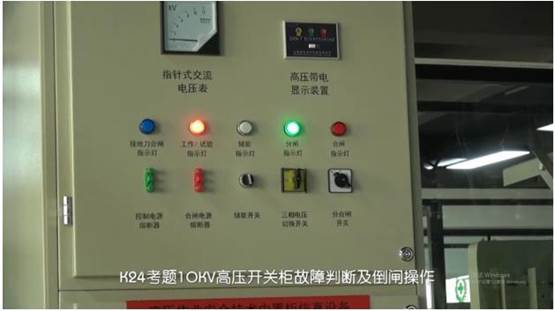

K24考题10KV高压开关柜故障判断及倒闸操作；



设备上实操环境满足具备10KV电压下的真实高压电工元件，达到100%真实；
提供元件包括：

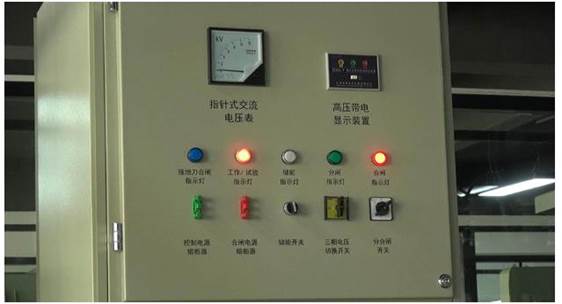

1：真空断路器；2：10KV交流电压表； 3：高压指示装置；4：接地指示灯；5：储能指示灯；6：工开/试验位置指示灯；7：分闸指示灯；8：合闸指示灯；9：分闸开关；10：工合闸开关；11：储能开关；12：接地开关。

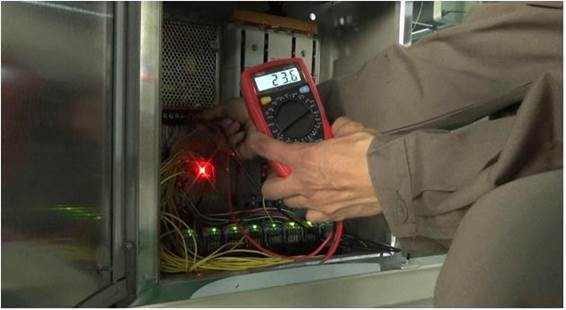

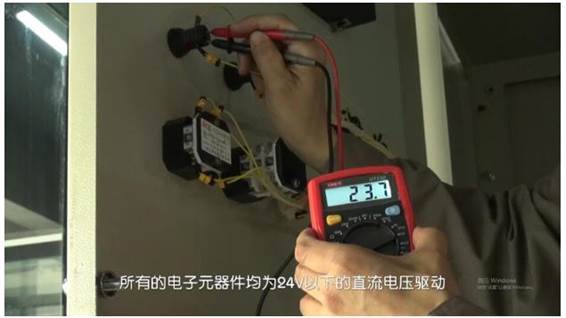

设备的操作电压低于24V的安全电压，不存在任何安全隐患，所有的电子元器件均在24V以下的直流电压驱动；
对于考生K21、k22、k24考题中的所有操作的对错，均有传感器识别并智能判分
提供导线若干条，并设有理线架。
设备具备逻辑判断电路、故障保护电路，.考试过程中若出现接线操作错误，系统自动扣分，不会出现整机断电或有元器件损耗烧保险的情况



设备实操模块满足以下考题的操作环境

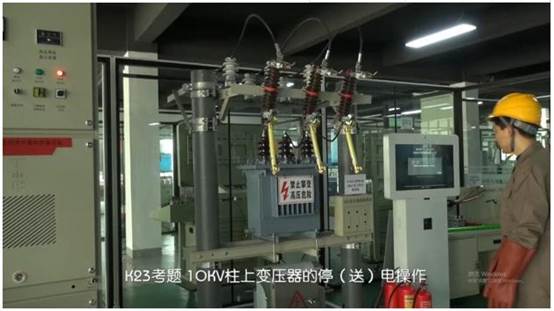

K23考题 10KV柱上变压器的停（送）电操作；

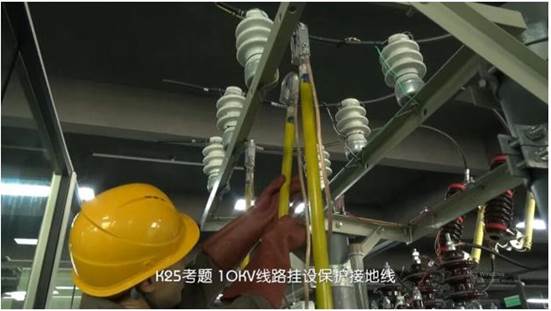

K25考题 10KV线路挂设保护接地线；

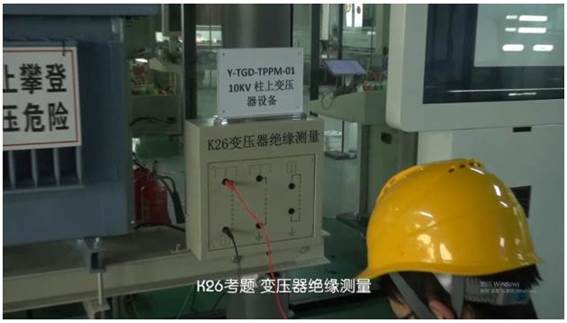

K26考题 变压器绝缘测量；



设备上实操环境满足具备10KV电压下的真实高压电工元件，达到100%真实；
提供元件包括  ：
1、变压器；2、跌落式熔断器；3、高压电缆线；4、高压瓷瓶；5、变压器柱式电线杆；6、配电箱；7、隔离开关；8、负荷开关。
设备的操作电压不高于24V的安全电压，没有任何安全隐患，所有的电子元器件均已24V以下的直流电压驱动。



对于考生K23、k25考题中的所有操作的对错，均有传感器识别并职能判分。
提供导线若干条，并设有理线架。
设备必须具备逻辑判断电路、故障保护电路，.考试过程中若出现接线操作错误，系统自动扣分，不会出现整机断电或有元器件损耗烧保险的情况
设备实操模块需要满足以下考题的操作环境

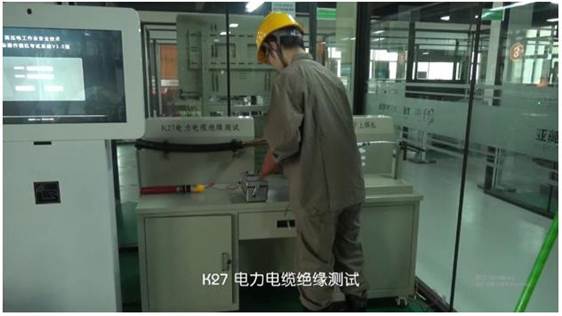

K27 电力电缆绝缘测试；

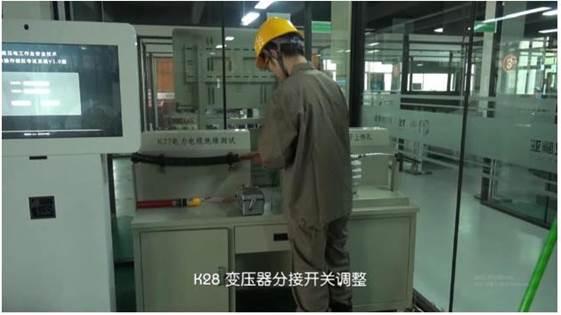

K28 变压器分接开关调整；

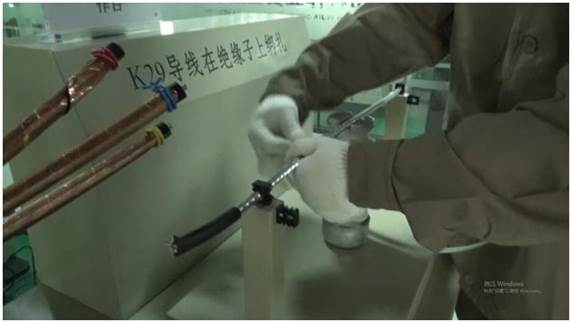

K29 导线在绝缘子上绑扎；
