太阳能光伏发电系统实验设备

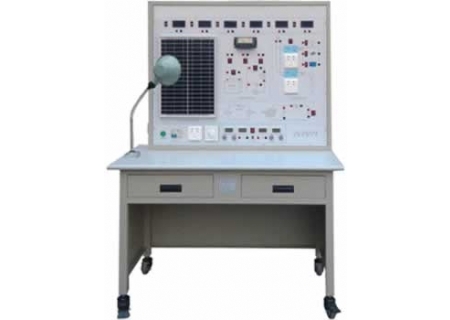

SHYL-PV27 太阳能光伏发电系统实验设备

太阳能光伏发电系统实验实训装置 该实训装置采用串联式PWM充电控制方式,使充电回路的电压损失较原二极管充电方式降低一半,充电效率较非PWM高3-6%;过放恢复...该实验设备采用串联式PWM充电控制方式，使充电回路的电压损失较原二极管充电方式降低一半，充电效率较非PWM高3－6%;过放恢复的提升充电，正常的直充，浮充自动控制方式有利于提高蓄电池寿命。多种保护功能，包括蓄电池反接、蓄电池过、欠压保护、太阳能电池组件短路保护，具有自动恢的输出过流保护功能，输出短路保护功能。

太阳能光伏发电系统实验设备主要指标：

1.太阳能电池：

峰值功率：30W

大功率电压：17.5V

大功率电流：1.95A

开路电压：22V

短路电流：2.2A

2.太阳能控制器：

使用单片机和专用软件，实现智能控制，自动识别24V系统。

采用串联式PWM充电控制方式，使充电回路的电压损失较原二极管充电方式降低一半，充电效率较非PWM高3－6%;过放恢复的提升充电，正常的直充，浮充自动控制方式有利于提高蓄电池寿命。

具有丰富的工作模式，如光控，光控＋延时，通用控制等模式。

浮充电温度补偿功能。

使用了数字LED显示及设置，一键式操作即可完成所有设置，方便直观。

3.蓄电池：

自放电率低

使用寿命长

深放电能力强

4.离网逆变器：

纯正弦波输出(失真率<4%)

输入输出完全隔离设计

能快速并行启动电容、电感负载

负载控制风扇冷却

过压/欠压/短路/过载/超温保护

5．并网逆变器：

并网逆变器具有DC－DC和DC－AC两级能量变换的结构。DC－DC变换环节调整光伏阵列的工作点使其跟踪大功率点；DC－AC逆变环节主要使输出电流与电网电压同相位，同时获得单位功率因数。

6.监测仪表：

完成实验时数据的读取，可监测太阳能电池组的电压和电流；并网逆变器输出的电压和电流；离网逆变器输出的电压和电流。
