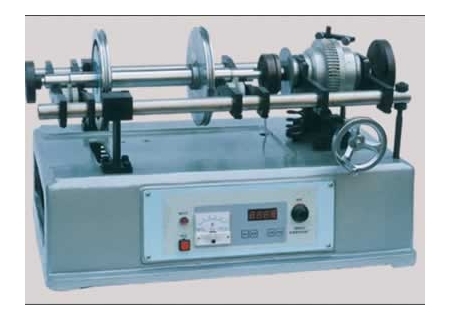

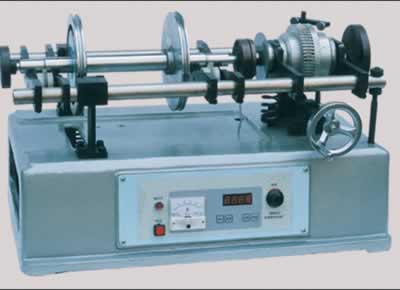

SHYL-JD363 动平衡实验台

SHYL-JD363 动平衡实验台

（一）动平衡实验台简介：

SHYL-JD363 动平衡实验台紧密结合机械原理课程内容设计，采用补偿质径积的方法来测定试件不平衡的大小和位置，这种动平衡机的工作原理紧密的结合课程内容，因此对加深理解平衡原理和方法，提高学生操作的能力起到很好的作用，这种动平衡机由于采用机械补偿元件，性能稳定、测量可靠、操作简便、直观形象。加深对刚性转子动平衡概念的理解，掌握刚性转子动平衡实验原理及基本方法。本实验设备适用专科、本科。

（二）动平衡实验台主要技术参数：

1、电机额定功率：60W

2、电机转速范围：0～1400rpm

3、百分表量程：0～10mm

4、动平衡转速：450rpm

5、试件质量：≤10kg

6、试件大直径：Φ=185mm

7、试件两轴颈支承距离：370mm

8、电 源：220V交流/50HZ

9、重 量：58kg

10、外形尺寸：700X360X400（mm）

（三）动平衡实验台主要实验内容：

1、巩固转子动平衡知识，加深转子动平衡概念的理解；
