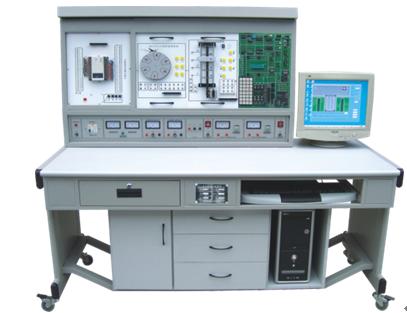

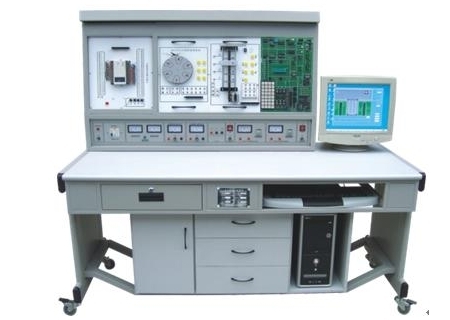

YL-01A PLC可编程控制实验及单片机实验开发系统综合实验装置

YL-01A  PLC可编程控制实验及单片机实验开发系统综合实验装置

一、PLC可编程控制实验及单片机实验开发系统综合实验装置 概述

本实验台是在“YL-01PLC可编程控制器实验系统”的基础上增加单片机实验开发系统，做到一机多用、资源共享、便于管理、该系统可完成51/96/8088/8086等CPU的单片机、微机的全部软、硬件实验。在单片机仿真实验系统的基础上。增加8088十六位微机原理和接口实验。一体化设计，只需更换不同的CPU卡，即可支持多种CPU的实验开发。提供两种操作平台，即可独立工作，也可与PC机联机工作。一机在手，别无他求。它适用于《MSC-51单片机原理与接口》、《MSC-96 单片机原理与接口》、《单片机接口技术》、《十六位微机原理与接口》等课程教学。由MCS-51/96CPU卡组成的单片机仿真实验系统，除实验功能外，还具有仿真开发功能，可仿真8031/32、87/89/51/52、89C1051/2051、80C196KB等CPU，外部仿真空间达64K。实验时指导书中详细叙述了各实验的目的、内容，列出了接线图，程序接口框图和程序软盘，省去了教师和实验辅导老师为设计、准备调试实验线路和实验程序所许的工作量，节约了课堂时间，从事单片机应用开发教学的科研人员根据各自的实际需要使用该实验系统，可帮助使用者以最短的时间准确有效地完成开发与实验任务。全套装置设计合理、功能强大、操作简单方便。

二、PLC可编程控制实验及单片机实验开发系统综合实验装置 系统构成:

1、PLC可编程控制器实验屏

2、PLC可编程控制器实验装置

3、PLC可编程控制器实验台

4、编程应用软件

5、仿真教学软件

6、PLC及转接通讯电缆

7、实验操作桌

8、51/96/8088/8086三合一单片机实验开发系统（包括系统主板、软件、步进电机实验模块、温度自动控制实验模块、直流电机实验模块、音响模块等）。

9、电脑或手持编程器（用户自备或代购）

三、技术参数

◆PLC主机：输入：24点  输出：16点

◆型号：三菱FX1N-40MR（也可选择西门子、欧姆龙，价格另议）

◆输出电压：直流24V，电压表指示

◆利用应用软件编程

◆电源输入：交流220V，50Hz

◆电流 ≥2A，电流具有过载保护                   ◆外形尺寸：160×75×140 cm3

四、实验内容

1、PLC可编程控制器实验系统：

1．与、或、非逻辑功能实验                  2．定时器、计数器功能实验

3．跳转、分支功能实验                        4．移位寄存器实验

5．数据处理功能实验                            6．微分、位操作实验

7．交通信号灯PLC自动控制实验              8．搅拌器的PLC自动控制实验

9．LED数码官显示PLC自动控制实验          10．四层电梯的PLC自动控制实验

11．加工中心刀具库选择控制实验             12．艺术彩灯造型的PLC控制实验

13．电机的自动控制实验                        14．步进电机的PLC控制

15．模拟电视发射塔实验实验                  16．自动送料装车系统控制实验

17．自动售货机实验                              18．自动成型实验

19．水塔自动供水控制系统实验               20．邮件自动分拣实验

21．自动洗衣机控制系统模拟实验             22．电镀过程控制实验

2、单片机实验系统：

MCS-51单片机实验

软件实验

外部数据存储器扩展

硬件实验

自搭接硬件电路实验提示

8088/8086系列微机实验

软件实验

硬件实验

自搭接硬件电路实验提示

MCS-96单片机实验

软件实验

硬件实验

自搭接硬件电路实验提示
